NEMA 17 Moteur hybride pas à pas 42x42x48mm / 1.68A 4.2kg.Cm Pas à pas bipolaire pour imprimante 3D

NEMA 17 Moteur hybride pas à pas 42x42x48mm / 1.68A 4.2kg.Cm Pas à pas bipolaire pour imprimante 3D

Nom De Marque:	Casun
Numéro De Modèle:	42SHD4438-24H
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D/A,T/T,L/C,D/P
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Passe-partout:

1,8°

Couple de maintien:

4.2kg.cm

Actuel:

1.68A

Longueur du moteur:

48mm

Arbre:

Longueur ronde de l'axe 24mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas hybride de la NEMA 17

Moteur pas à pas hybride pour l'imprimante 3D

moteur pas à pas 1.68A hybride

Description de produit

NEMA 17 moteur hybride pas à pas 42x42x48 mm

Moteur pas à pas bipolaire de haute précision de 1,68A fournissant un couple de 4,2 kg.cm pour les imprimantes 3D, les machines CNC et les systèmes d'automatisation.

Vue d'ensemble du produit

La série de moteurs hybrides 42 mm fournit un couple de maintien puissant dans des dimensions compactes.il réduit les vibrations et atteint une résolution d'étape supérieure pour un contrôle fluide du mouvement.

Principales spécifications

Modèle: moteur hybride pas à pas NEMA 17
Taille du corps: 42x42x48 mm
Angle de pas: 1,8°
Courant nominal: 1,68A/phase
Le couple de retenue: 4,2 kg.cm.
câblage: 4 fils avec câble de 1 m et connecteur de 2,54 mm
Type: moteur pas à pas bipolaire

Applications principales

Imprimantes 3D (remplacement et améliorations)
Routeurs et fraiseuses CNC
Machines à graver au laser
Systèmes de robotique et d'automatisation

Caractéristiques moteurs

Des versions bipolaires ou unipolaires sont disponibles
Options d'arbre simple ou double
Services de fabrication par contrat
Expertise professionnelle en R&D et en fabrication
12 ans établis en Chine, au service de 800+ clients

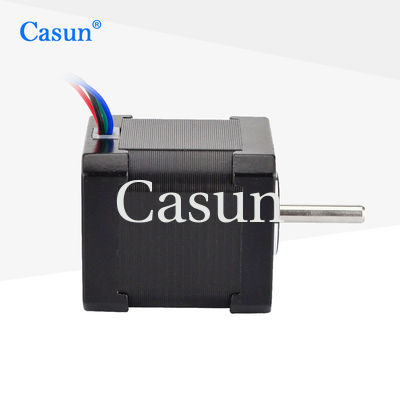

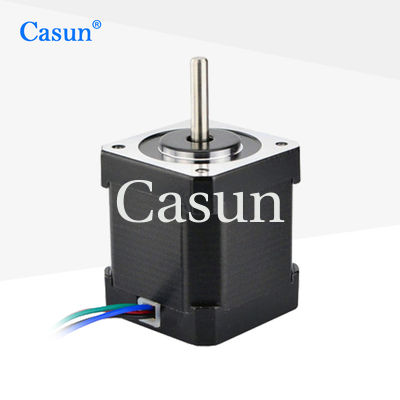

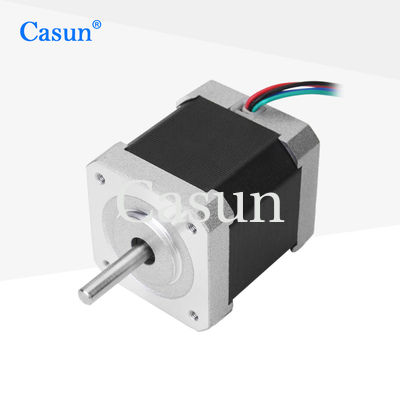

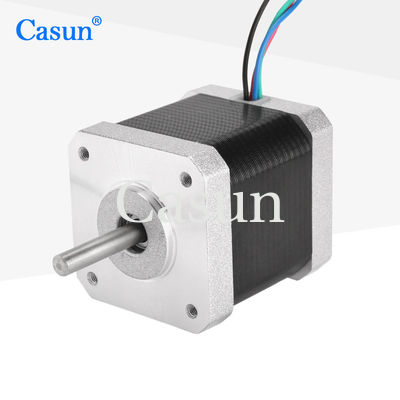

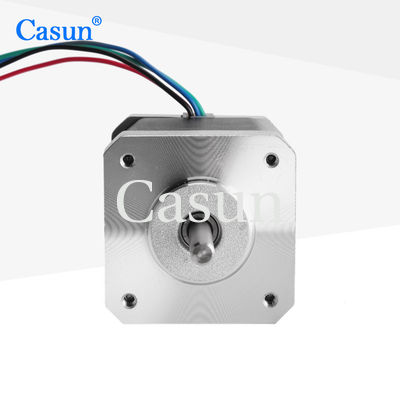

Apparence motrice

Les dimensions

Spécifications techniques

Angle de pas	10,8°
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.68 A
Le couple de maintien	4.2 kg.cm
Résistance	1.65 ohm
Inductivité	37 mH
Intérêt du rotor	72 g/cm2
Poids du moteur	0.38 kg
Nombre de pistes	4
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas	10,8°
Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Modèles disponibles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type d'arbre	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Options de personnalisation

Si nos moteurs standard ne répondent pas à vos exigences, nous offrons des services de personnalisation complets, y compris des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb personnalisés,et connecteurs.

Accessoires disponibles

Encodeur

Le freinage

Boîte de vitesses

L'axe

Pourquoi choisir ce moteur NEMA 17?

Fournit une sortie de couple stable, un contrôle de mouvement précis et une forte compatibilité avec les imprimantes 3D populaires et les cartes de contrôle CNC.Les dimensions de montage standard NEMA 17 assurent une installation facile sur diverses machines et projets de bricolage.
