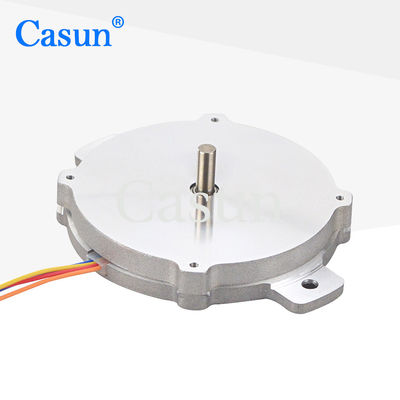

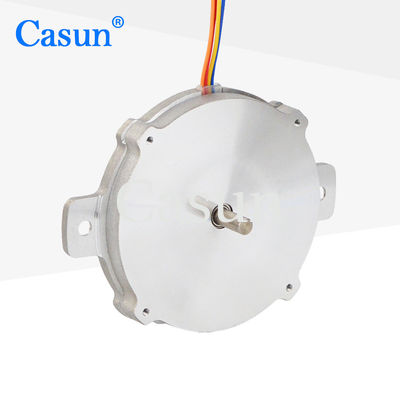

Pancake 57x57x13mm Moteur Pas à Pas Plat Nema57 2.88V DC Version Bipolaire

Nom De Marque:	Casun
Numéro De Modèle:	57SHY4301-6
Quantité Maximale:	1 pièce
Prix:	$12.3-$13.84
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

prouct:

nema57

Couple de maintien:

135mN.m

Courant nominal:

1.2A

Tension:

C.C 2.88V

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur à pas plat à crêpe

Nema57 moteur à étape plate

Description de produit

Casun pancake stepper motor 57x57x13 mm moteur à pas plat avec moteur à pas élevé

NEMA23 moteur pas à pas plat 57mmx57mmx13mm moteur pas à pas de crêpe pour équipement de beauté médicale robotique

La série Hybrid Stepper Motor offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Pancake 57x57x13mm Moteur Pas à Pas Plat Nema57 2.88V DC Version Bipolaire 1

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	57 mm
Nombre de phases	Phase 2
Courant nominal	1.2A
Le couple de maintien	135 mN.m.
Résistance	3.5 om
Inductivité	10,8 mH
Intérêt du rotor	15 g-cm2
Poids du moteur	75 g
Nombre de pistes	4
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Longueur du moteur	Actuel	Le couple de maintien

P28SHD4611: le produit doit être présent dans la pièce.	9.5 mm	0.5A	16 mN.m.

P28SHD4701	10.6 mm	0.5A	20 mN.m.

P28SHD4750	13 à 15 mm	0.5A	25 mN.m.

P28SHD4950	17.9 mm	0.5A	35 mN.m.

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Pancake 57x57x13mm Moteur Pas à Pas Plat Nema57 2.88V DC Version Bipolaire 2

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
