Nom De Marque: | Casun |
Numéro De Modèle: | 28SHD4516-5G |
Quantité Maximale: | 1pc |
Prix: | $22.22-$41.5 |
Conditions De Paiement: | D/A, T/T, L/C, D/P |
Capacité à Fournir: | 40000+PCS+mois |

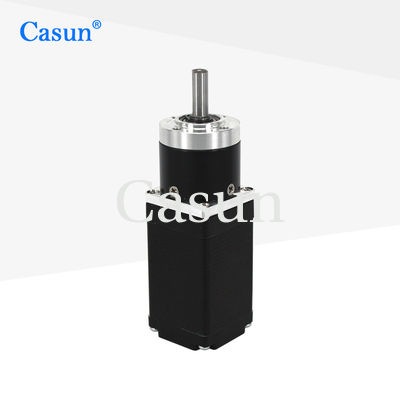

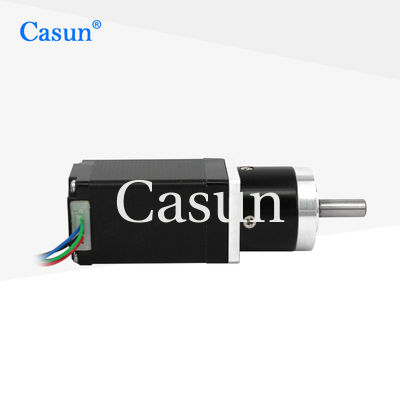

Casun Mini 140mN.M Nema 11 Moteur pas à pas avec boîte de vitesses
28*28*50mm Casun 0,67A Nema 11 8,04V moteur pas à pas à engrenages avec boîte de vitesses planétaire
Moteur pas à pas à petite vitesse 28*28*50mm Moteur pas à pas à micro vitesse avec boîte de vitesses planétaire NEMA 11
La série de moteurs hybrides pas à pas de 28 mm offre un couple de maintien puissant dans une variété de tailles.
Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.
Choisissez une version de base ou demandez votre propre configuration personnalisée.
Caractéristiques:
Pasteur ange.
|
10,8 ° |
Taille du cadre
|
28 mm |
Nombre de phases
|
Phase 2 |
Courant nominal
|
0.67 A |
Le couple de maintien
|
140 mN.m. |
Résistance
|
12.0om |
Inductivité
|
16.5 mH |
Intérêt du rotor
|
12 g-cm2 |
Poids du moteur
|
00,4 kg |
Taux de réduction des engins
|
5:1
|
Connexion
|
Bipolaire |
Moteur
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Boîte à engrenages
Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm à partir de la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°
Longueur du moteur | Longueur de la boîte de vitesses | Le Raio | Efficacité | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
