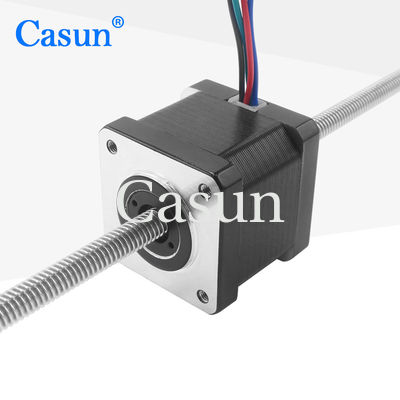

Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14
  • Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14
  • Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14
  • Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14
  • Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14
  • Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14
  • Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14

Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14

Lieu d'origine LA CHINE
Nom de marque Casun
Certification CE,ROHS,ISO
Numéro de modèle P35SHD4150-257T4
Détails de produit
Surligner:

Moteur pas à pas non captif de vis sans fin

,

Vis sans fin non captive de la NEMA 14

,

Moteur pas à pas 34mm de vis sans fin

Conditions de paiement et d'expédition
Quantité de commande min
1pc
Prix
$9.68-$16
Détails d'emballage
Carton : 38x29xc14m
Délai de livraison
7-15 JOURS
Conditions de paiement
D/A, T/T, L/C, D/P
Capacité d'approvisionnement
40000+PCS+Month
Description de produit

Dans une gamme des tailles, la série 35mm hybride de moteur pas à pas fournit le couple se tenant fort.

Pour diminuer la vibration et produire une plus grande résolution d'étape, utilisation avec un conducteur microstepping.

Choisissez une version standard ou demandez une version particulièrement configurée.



Caractéristiques :

  • Versions bipolaires ou unipolaires disponibles

  • Spécialiste professionnel en solution de boîte de vitesse

  • Disponible dans des versions simples ou doubles d'axe

  • Services des douanes d'offre

  • Fabrication professionnelle de recherche et développement

Dimensions



Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14 0







Caractéristiques de moteur



Ange d'étape



° 1,8

Taille de Fram



35 millimètres

Numéro de phase



biphasé

Courant évalué



1.0A

Tenir le couple



190 mN.m

Résistance



S.M. 3,5

Inductance



3,6 MH

Inertie de rotor



² 20 g-cm

Poids de moteur



0,18 kilogrammes

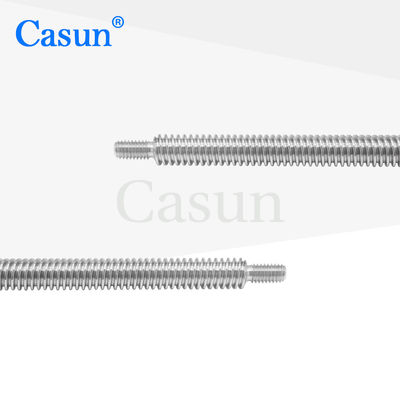

Vis sans fin



Tr6.35X2.4384

Connexion



Bipolaire



Caractéristiques fonctionnantes





Angle d'étape : 1.8°

Température maximale : maximum 80°C

Température ambiante : -20 °C à 50°C

Température de stockage -20 : °C à 100°C

Humidité relative (%) : 85% ou moins, sans condensation

Isolation de fil d'aimant : Classe B 130 deg. C

Résistance d'isolation : 100M Ohm à 500 volts continu

Résistance diélectrique : 500 volts continu pour 1 minute

Jeu radial d'axe : 0.02Max. (450g-load)

Jeu axial d'axe : 0.08Max. (450g-load)

Force radiale maximale : 28N (20mm de la bride)

Force axiale maximale) : 10N







Courbes de couple







Sous-modèles

Modèle Tenir le couple Angle d'étape Longueur Type d'axe Courant évalué
35SHD0307-20 80mN.m 1.8° 20mm Axe rond
20mm
0.4A
35SHD0001-20 100mN.m 1.8° 26mm Axe rond
20mm
0.4A
35SHD0102-20B 150mN.m 1.8° 34mm D Shaft-20mm 0.75A
35SHD0801-20B 280mN.m 1.8° 40mm D Shaft-20mm 0.5A



Longueur du corps Diamètre de la vis Lancement Longueur de la vis
20 millimètres

26 millimètres

34 millimètres

40 millimètres

50 millimètres

5 2 20-1000 millimètres
4
5,56 9,7536
6,35 6,35
6,5 3
8 2
M5 1,6


Téléchargement







Si notre moteur standard ne peut pas répondre à vos besoins,

nous pouvons adapter le moteur aux besoins du client selon vos besoins


Le contenu adapté aux besoins du client inclut mais n'est pas limité aux axes spéciaux, paramètres de enroulement, dimensions d'installation, des fils de connexion avec des conditions spéciales, des connecteurs, etc.

Options :
Encodeur          |               Frein           |              Boîte de vitesse            |           Axe

Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14 1 Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14 2 Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14 3 Moteur d'étape linéaire non captif du moteur pas à pas 34mm Tr6.35 35mm de vis sans fin de la NEMA 14 4





Veuillez cliquer sur le bouton « obtiennent citation » ci-dessous pour nous dire vos conditions.
