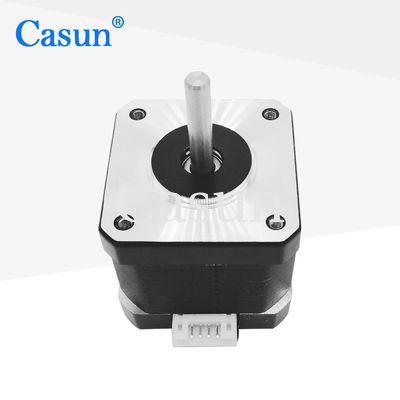

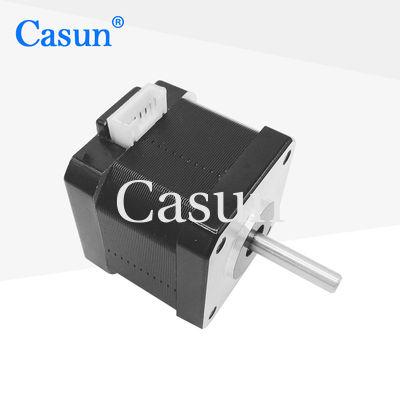

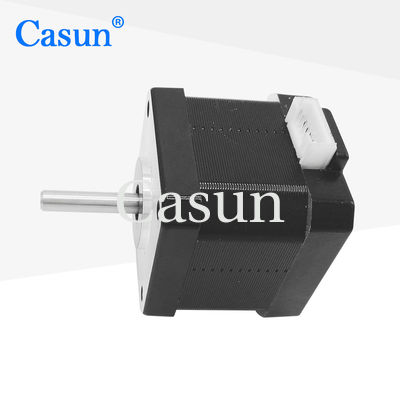

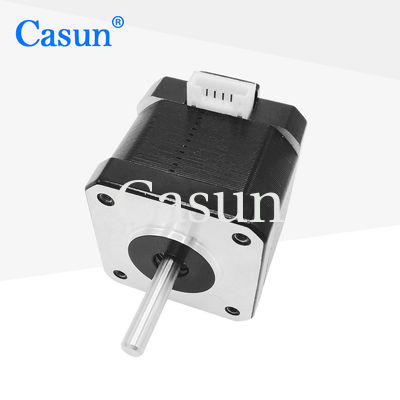

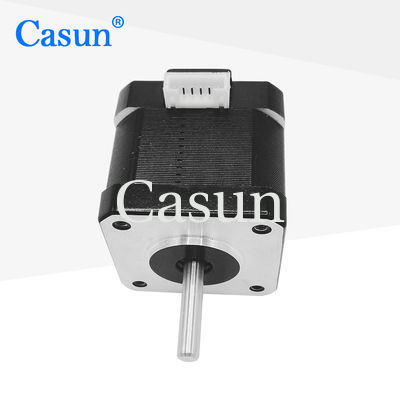

NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique
  • NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique
  • NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique
  • NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique
  • NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique
  • NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique
NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique

NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique

Lieu d'origine La Chine
Nom de marque Casun
Certification CE,ROSH,ISO
Numéro de modèle 42SHD0229-24H
Détails de produit
Passe-partout:
10,8°
Le couple de maintien:
360mN.m
Actuel:
1.68A
Longueur du moteur:
40 mm
L'axe:
Longueur ronde de l'axe 24mm
Conditions de paiement et d'expédition
Quantité de commande min
1 pc
Prix
$3.14-$5
Détails d'emballage
Carton : 36x29x14cm
Délai de livraison
7-15 JOURS
Conditions de paiement
D/A, T/T, L/C, D/P
Capacité d'approvisionnement
40000+PCS+Month
Description de produit

La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisé dans les machines textiles pour contrôler la tension des fils, l'alimentation des tissus et le positionnement des ciseaux.



Caractéristiques:

  • Des versions bipolaires ou unipolaires sont disponibles

  • Construction hybride à étape

  • Les revendeurs sont recherchés!

  • Notre équipe d'ingénieurs vous contactera dans les 48 heures pour vous fournir la solution optimale.

  • Personnalisation sur demande

Apparence

NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique 0

Les dimensions

NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique 1















Spécifications du moteur



Pasteur ange.

10,8 °

Taille du cadre

42 mm

Nombre de phases

Phase 2

Courant nominal

1.68 A

Le couple de maintien

360 mNm

Résistance

1.65 ohm

Inductivité

3.2 mH

Intérêt du rotor

57 g/cm2

Poids du moteur

0.24 kg

Nombre de pistes

4

Connexion

Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min







courbes de couple













Les sous-modèles

Modèle Le couple de maintien Angle de pas Longueur du moteur Type de puits Courant nominal
42SHD4950 0.13 N.m. 10,8° 20 mm D Arbre 20 mm 1.0A
42SHD4003 0.26 N.m. 10,8° 34 mm D Arbre 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Arbre 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Arbre 24 mm 2.0A
42SHD4813 0.8 N.m. 10,8° 60 mm D Arbre 24 mm 2.1A





Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins.


Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.

Les options:

Encodeur

Le freinage

Boîte de vitesses

L'axe
NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique 2 NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique 3 NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique 4 NEMA 17 TWO-PHASE 1,8° 42 MOTEUR PAS à pas 42×42×40mm 1,68A pour le bras mécanique 5
