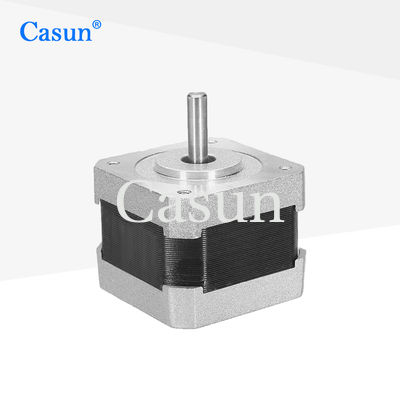

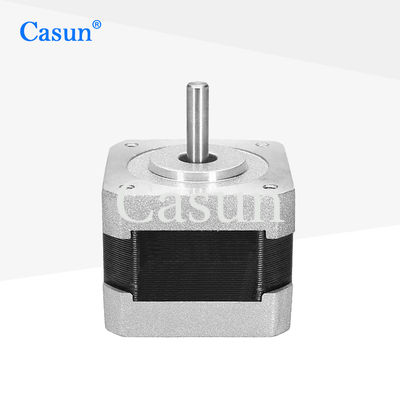

NEMA biphasée 17 de】 du 【42SHD0001 1,8 degrés de dc 34mm de 26N.cm 0.4A 12V moteur pas à pas bipolaire de 4 fils

NEMA biphasée 17 de】 du 【42SHD0001 1,8 degrés de dc 34mm de 26N.cm 0.4A 12V moteur pas à pas bipolaire de 4 fils

Nom De Marque:	Casun
Numéro De Modèle:	42SHD0001-24
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Passe-partout:

1,8°

Couple de maintien:

260mN.m

Actuel:

0,4a

Longueur du moteur:

34MM

Arbre:

Longueur ronde de l'axe 24mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas de 12 V NEMA 17

4 fils NEMA 17 moteur pas à pas

moteur pas à pas de la NEMA 17 biphasés

Description de produit

[42SHD0001] Moteur pas à pas bipolaire NEMA 17 2 phases 1,8 deg 26N.cm 0,4A 12V DC 34mm 4 fils

La série de moteurs pas à pas hybrides de 42 mm offre un couple de maintien puissant dans une variété de tailles. Utilisez avec un pilote de micropas pour réduire les vibrations et obtenir une résolution de pas plus élevée. Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques principales

Versions bipolaires ou unipolaires disponibles
Construction hybride de moteur pas à pas
Disponible en versions à arbre simple ou double
Approuvé CE et RoHS
Personnalisations sur demande

Apparence et dimensions

Spécifications du moteur

Angle de pas	1,8°
Taille du cadre	42 mm
Nombre de phases	2 phases
Courant nominal	0,4 A
Couple de maintien	260 mN.m
Résistance	30 ohm
Inductance	37 mH
Inertie du rotor	38 g-cm²
Poids du moteur	0,2 kg
Nombre de fils	4
Connexion	Bipolaire

Spécifications de fonctionnement

Angle de pas	1,8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil de bobinage	Classe B 130°C
Résistance d'isolement	100M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min

Modèles disponibles

Modèle	Couple de maintien	Angle de pas	Longueur du moteur	Type d'arbre	Courant nominal
42SHD4950	0,13N.m	1,8°	20mm	Arbre en D - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	Arbre en D - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	Arbre en D - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	Arbre en D - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	Arbre en D - 24mm	2,1A

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de connexion avec des exigences spéciales, les connecteurs, etc.

Options disponibles

Encodeur

Frein

Réducteur

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos exigences.
