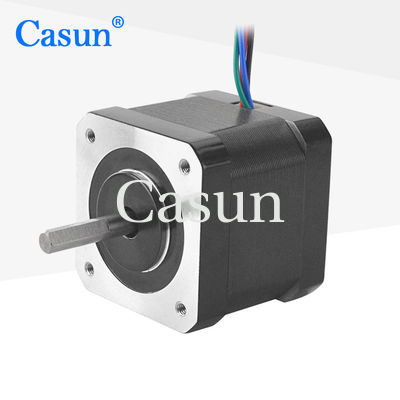

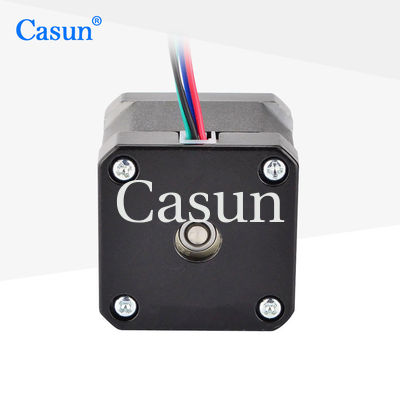

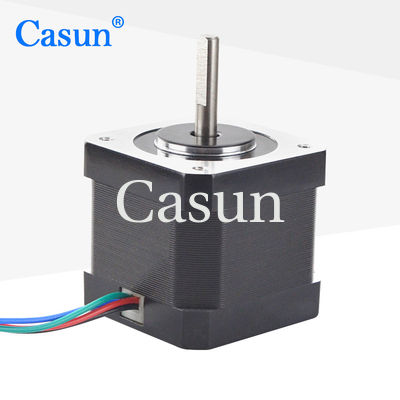

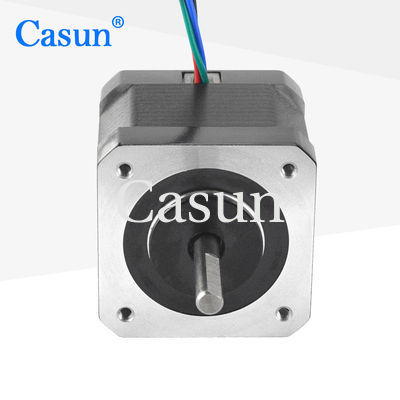

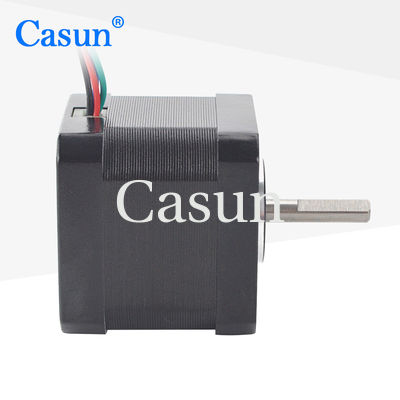

Le moteur pas à pas NEMA 17 est utilisé pour le réglage et le positionnement de précision, tels que le positionnement de la tête d'impression, le positionnement de la tête laser pour les disques optiques, etc.
Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.
Caractéristiques:
Pasteur ange. |
10,8 ° |
Taille du cadre |
40 mm |
Nombre de phases |
Phase 2 |
Courant nominal |
1.0 A |
Le couple de maintien |
400 mN.m |
Résistance |
12 ohms |
Inductivité |
20 mH |
Intérêt du rotor |
57 g/cm2 |
Poids du moteur |
00,24 kg |
Nombre de pistes |
4 |
Connexion |
Bipolaire |
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Modèle | Le couple de maintien | Angle de pas | Longueur du moteur | Type de puits | Courant nominal |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Arbre 20 mm | 1.0A |
42SHD4003 | 0.26 N.m. | 10,8° | 34 mm | D Arbre 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Arbre 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Arbre 24 mm | 2.0A |
42SHD4813 | 0.8 N.m. | 10,8° | 60 mm | D Arbre 24 mm | 2.1A |
