42SHD4239 2 phase NEMA 17 moteur pas à pas 1,8 degré 40mm Corps 450mN.m Pour robot faire soi-même machine

42SHD4239 2 phase NEMA 17 moteur pas à pas 1,8 degré 40mm Corps 450mN.m Pour robot faire soi-même machine

Nom De Marque:	Casun
Numéro De Modèle:	42SHD4239-19BH
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Passe-partout:

1,8°

Couple de maintien:

450mN.m

Actuel:

1,7A

Longueur du moteur:

40mm

Arbre:

Longueur plate de fraisage de l'axe 19mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

moteur pas à pas de la NEMA 17 biphasés

Corps de 40 mm NEMA 17 moteur pas à pas

moteur pas à pas de la NEMA 17 de 450mN.m

Description de produit

42SHD4239 Moteur pas à pas NEMA 17 à 2 phases

1,8 degré, corps de 40 mm, 450 mN.m pour machine robotique DIY

Présentation du produit

La série de moteurs pas à pas hybrides de 42 mm offre un couple de maintien puissant dans une variété de tailles. À utiliser avec un pilote micropas pour réduire les vibrations et obtenir une résolution de pas plus élevée. Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques principales

Couple élevé et haute précision
Accepte la fabrication sous contrat
Disponible en versions à arbre simple ou double
Fabrication professionnelle en recherche et développement
Établi en Chine depuis 12 ans et a servi plus de 800 clients

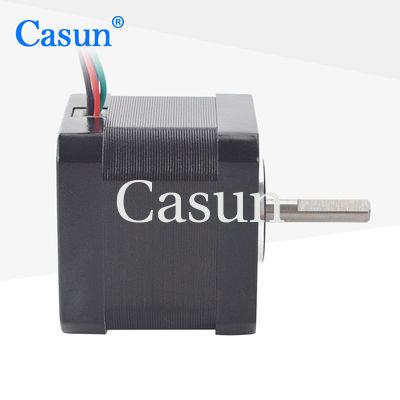

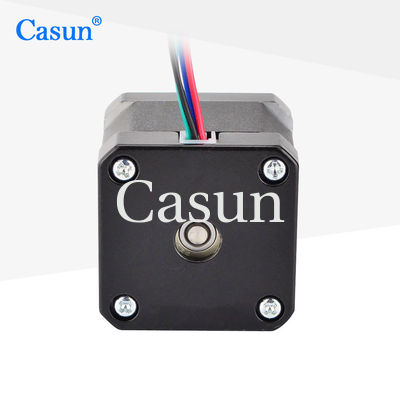

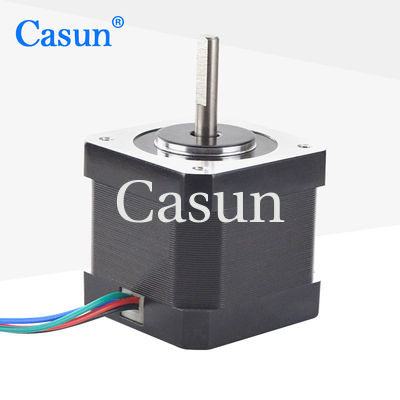

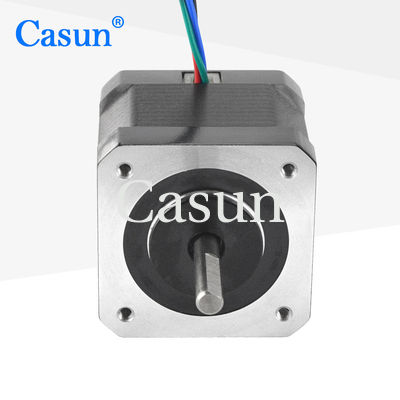

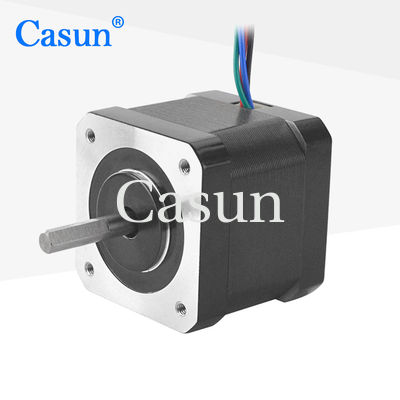

Apparence

Dimensions

Spécifications du moteur

Spécification	Valeur
Angle de pas	1,8°
Taille du cadre	40 mm
Nombre de phases	2 phases
Courant nominal	1,7 A
Couple de maintien	450 mN.m
Résistance	1,43 ohm
Inductance	2,75 mH
Inertie du rotor	57 g-cm²
Poids du moteur	0,24 kg
Nombre de fils	4
Connexion	Bipolaire

Spécifications de fonctionnement

Angle de pas : 1,8°

Température maximale : 80 °C maximum

Température ambiante : -20 °C à 50 °C

Température de stockage : -20 °C à 100 °C

Plage d'humidité : 85 % ou moins, sans condensation

Isolation du fil émaillé : Classe B 130 °C

Résistance d'isolement : 100 M Ohm à 500 VDC

Rigidité diélectrique : 500 VDC pendant 1 min

Modèles associés

Modèle	Couple de maintien	Angle de pas	Longueur du moteur	Type d'arbre	Courant nominal
42SHD4950	0,13 N.m	1,8°	20 mm	Arbre en D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Arbre en D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Arbre en D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Arbre en D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Arbre en D - 24 mm	2,1 A

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de connexion avec des exigences spéciales, les connecteurs, etc.

Options disponibles

Encodeur

Frein

Réducteur

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos exigences.

Obtenir un devis
