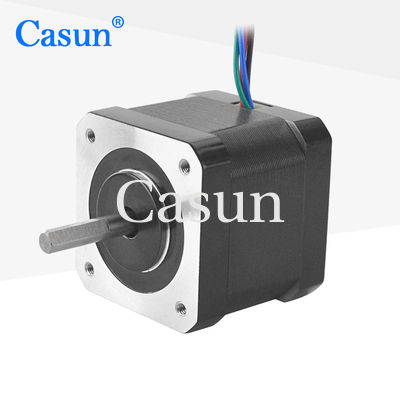

MOTEUR PAS À PAS 1.8° 42 BIPHASÉS 42×42×40mm 1.2A 0.45Nm de la NEMA 17 de】 du 【42SHD4269 pour le robot

MOTEUR PAS À PAS 1.8° 42 BIPHASÉS 42×42×40mm 1.2A 0.45Nm de la NEMA 17 de】 du 【42SHD4269 pour le robot

Nom De Marque:	Casun
Numéro De Modèle:	42SHD4269-22BH
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Passe-partout:

1,8°

Couple de maintien:

450mN.m

Actuel:

1.2A

Longueur du moteur:

40mm

Arbre:

Longueur plate de fraisage de l'axe 22mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

42×42×40 mm NEMA 17 moteur pas à pas

Le moteur à pas de 42SHD4269

1.2A NEMA 17 Moteur pas à pas

Description de produit

Le moteur pas à pas NEMA 17 a une capacité de sortie de couple statique élevée et n'est pas affecté par les changements de charge.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Personnalisation sur demande
Des revendeurs sont recherchés!
Disponible en version à un ou deux arbres
Production professionnelle de recherche et de développement
Différentes situations peuvent nécessiter un modèle de moteur pas à pas particulier

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	40 mm
Nombre de phases	Phase 2
Courant nominal	1.2 A
Le couple de maintien	450 mN.m
Résistance	60,4 ohm
Inductivité	90,0 mH
Intérêt du rotor	57 g/cm2
Poids du moteur	00,3 kg
Nombre de pistes	4
Connexion	Bipolaire

Apparence

MOTEUR PAS À PAS 1.8° 42 BIPHASÉS 42×42×40mm 1.2A 0.45Nm de la NEMA 17 de】 du 【42SHD4269 pour le robot 0

Les dimensions

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
