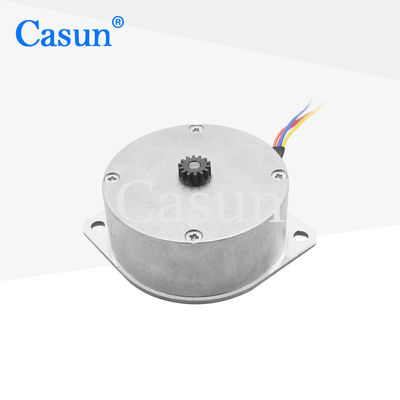

Phase hybride du moteur pas à pas 2 de crêpe de la NEMA 1.75V de moteur d'étape de Casun

Phase hybride du moteur pas à pas 2 de crêpe de la NEMA 1.75V de moteur d'étape de Casun

Nom De Marque:	Casun
Numéro De Modèle:	46SHY4302-3A2L650
Quantité Maximale:	1 pièce
Prix:	$20-$21.53
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur d'étape hybride de Casun

moteur pas à pas de la crêpe 1.75V

Phase du moteur pas à pas 2 de crêpe

Description de produit

moteur à pas hybride à pas plat moteur à pas 1,8 degré 2 phase 1,75 V Nema Pancake Stepper Motor

La série Hybrid Stepper Motor offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	46 mm
Nombre de phases	Phase 2
Courant nominal	2.0Amp
Le couple de maintien	170 mN.m.
Résistance	0.85 om
Inductivité	1.0 mH
Intérêt du rotor	18 g-cm2
Poids du moteur	0.2 kg
Nombre de pistes	4
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Longueur du moteur	Actuel	Le couple de maintien

P28SHD4611: le produit doit être présent dans la pièce.	9.5 mm	0.5A	16 mN.m.

P28SHD4701	10.6 mm	0.5A	20 mN.m.

P28SHD4750	13 à 15 mm	0.5A	25 mN.m.

P28SHD4950	17.9 mm	0.5A	35 mN.m.

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

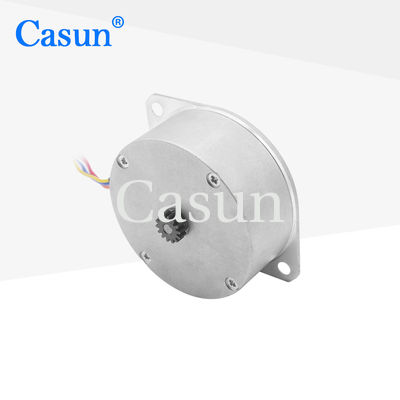

Phase hybride du moteur pas à pas 2 de crêpe de la NEMA 1.75V de moteur d'étape de Casun 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
