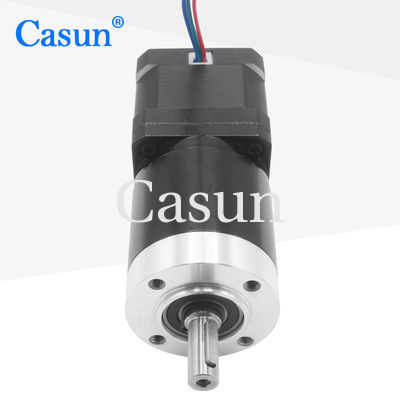

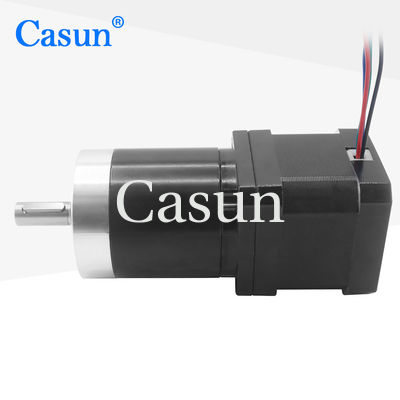

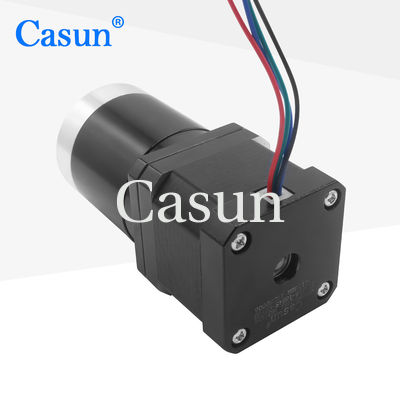

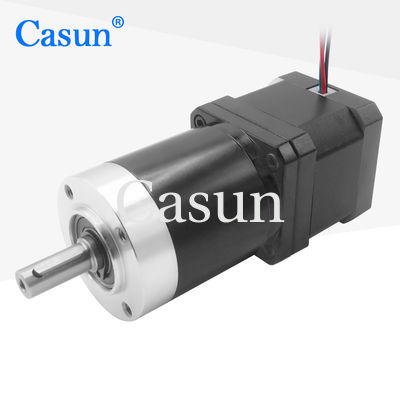

Moteur pas à pas 42x42x40mm de réducteur d'engrenage planétaire d'hybride de pas de la NEMA 17

Moteur pas à pas 42x42x40mm de réducteur d'engrenage planétaire d'hybride de pas de la NEMA 17

Nom De Marque:	Casun
Numéro De Modèle:	42SHD4229-100PLH
Quantité Maximale:	1 pièce
Prix:	$24-$27
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

NEMA 17 de réducteur d'engrenage planétaire de pas

NEMA 17 42x42x40mm de pas

Moteur pas à pas 40mm hybride de la NEMA 17

Description de produit

Réducteur planétaire Nema 17 Moteur pas à pas hybride 42x42x40mm

La série de moteurs pas à pas hybrides de 42 mm offre un couple de maintien puissant dans un format compact de 42x42x40 mm. Utilisez avec un pilote de micropas pour réduire les vibrations et obtenir une résolution de pas plus élevée. Choisissez parmi les versions standard ou demandez des configurations personnalisées pour répondre à vos besoins spécifiques.

Caractéristiques principales

Versions bipolaires ou unipolaires disponibles
Construction de moteur pas à pas hybride pour des performances optimales
Disponible en versions à arbre simple ou double
Approuvé CE et RoHS pour l'assurance qualité
Personnalisations disponibles sur demande

Dimensions

Spécifications du moteur

Spécification	Valeur
Angle de pas	1,8°
Taille du cadre	42 mm
Nombre de phases	2 phases
Courant nominal	1,68 A
Couple de maintien	390 mN.m
Résistance	1,65 Ω
Inductance	3,2 mH
Inertie du rotor	57 g·cm²
Poids du moteur	0,9 kg
Rapport de réduction de vitesse	100:1
Connexion	Bipolaire

Spécifications de fonctionnement

Conditions de fonctionnement du moteur

Paramètre	Spécification
Angle de pas	1,8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil d'aimant	Classe B 130°C
Résistance d'isolement	100M Ω à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min

Spécifications du réducteur

Paramètre	Spécification
Matériau du boîtier	Métal
Roulement à la sortie	Roulements à billes
Charge radiale max. (12 mm de la bride)	≤80N
Charge axiale de l'arbre max.	≤30N
Jeu radial de l'arbre (près de la bride)	≤0,06mm
Jeu axial de l'arbre	≤0,3mm
Jeu sans charge	1,5°

Sous-modèles disponibles

Longueur du moteur	Longueur du réducteur	Rapport	Efficacité
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		35 mm	13,76	80%
60 mm		19,2	80%
	26,8	80%
	42,7 mm	51	70%
		71	70%
		99,5	70%
		139	70%

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences spécifiques. Le contenu personnalisé comprend, sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de connexion avec des exigences spéciales, des connecteurs, et plus encore.

Options disponibles

Encodeur

Frein

Boîte de vitesses

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos besoins et recevoir une solution personnalisée.

Obtenir un devis
