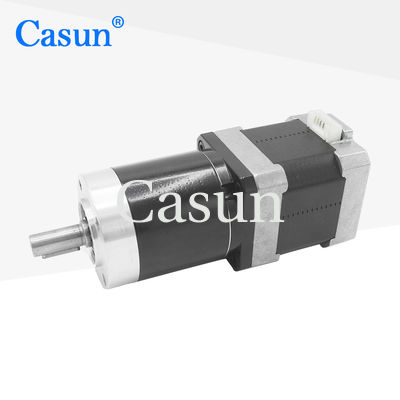

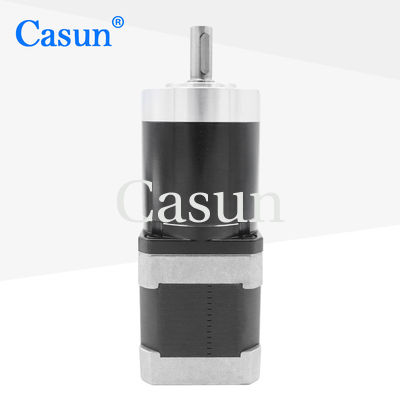

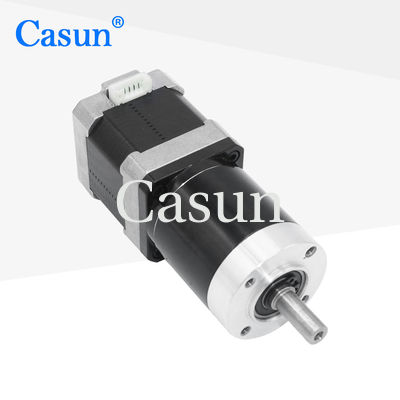

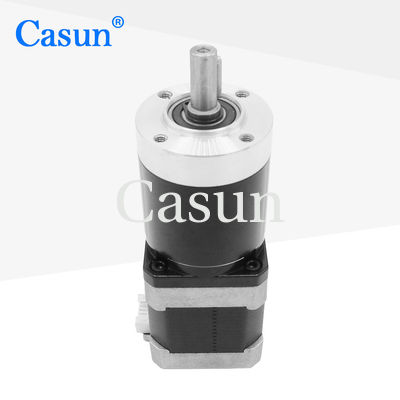

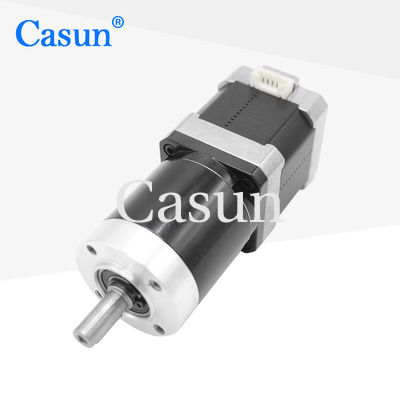

moteur pas à pas adapté Casun de la NEMA 17 de 42x42x46.8mm moteur pas à pas hybride de 2 phases

moteur pas à pas adapté Casun de la NEMA 17 de 42x42x46.8mm moteur pas à pas hybride de 2 phases

Nom De Marque:	Casun
Numéro De Modèle:	42SHD0404-40G
Quantité Maximale:	1 pièce
Prix:	$31.46.3-$34.46
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

matériel:

Métal

Nom du produit:

moteur d'étape de vitesse de moteur de la NEMA 17stepper de réducteur avec la boîte de vitesse

Longueur du moteur:

46.8mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

42x42 la NEMA 17 a embrayé le moteur pas à pas

la NEMA 17 de 46.8mm a embrayé le moteur pas à pas

Casun moteur pas à pas hybride de 2 phases

Description de produit

Moteur pas à pas à engrenages NEMA 17 42x42x46,8 mm

La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles. Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée. Choisissez une version de base ou demandez votre propre configuration personnalisée.

Principales caractéristiques

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Angle de pas	10,8°
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.5 A
Le couple de maintien	6.0 N.m.
Résistance	2.0 Ω
Inductivité	20,8 mH
Intérêt du rotor	72 g/cm2
Poids du moteur	00,95 kg
Taux de réduction des engins	40:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas	10,8°
Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ω à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Boîte à engrenages

Matériel de logement	Métal
Ressorts à la sortie	Les roulements à billes
Charge radiale maximale (12 mm par rapport à la bride)	≤ 80N
Max. Charge axiale de l'arbre	≤ 30 N
Le jeu radial de l'arbre (près de la bride)	≤ 0,06 mm
Le jeu axial de l'arbre	≤ 0,3 mm
Réaction de contrecoup au point de non-charge	1.5°

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Ratio	Efficacité
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
26.8 mm	42.7 mm	51	70%
		71
		99.5
		139

Options de personnalisation

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, des fils de plomb avec des exigences spéciales, des connecteurs, et plus encore.

Options à votre disposition

Encodeur

Le freinage

Boîte de vitesses

L'axe

Veuillez cliquer sur le bouton " Obtenez un devis " ci-dessous pour nous indiquer vos besoins.

Obtenez une citation
