42SHD4261 1.68A NEMA 17 moteur pas à pas corps de 40 mm Micro moteur 450mN.m pour l'intelligence domestique

42SHD4261 1.68A NEMA 17 moteur pas à pas corps de 40 mm Micro moteur 450mN.m pour l'intelligence domestique

Nom De Marque:	Casun
Numéro De Modèle:	42SHD4261-20
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Passe-partout:

1,8°

Couple de maintien:

450mN.m

Actuel:

1.68A

Longueur du moteur:

40mm

Arbre:

Longueur ronde de l'axe 20mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

moteur pas à pas de la NEMA 17 de 450mN.m

1.68A NEMA 17 moteur pas à pas

Corps de 40 mm NEMA 17 moteur pas à pas

Description de produit

La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

offrir des services sur mesure
accepter la fabrication par contrat
Disponible en version à un ou deux arbres
Spécialiste professionnel des solutions de transmission
Elle est établie en Chine depuis 12 ans et a servi plus de 800 clients.

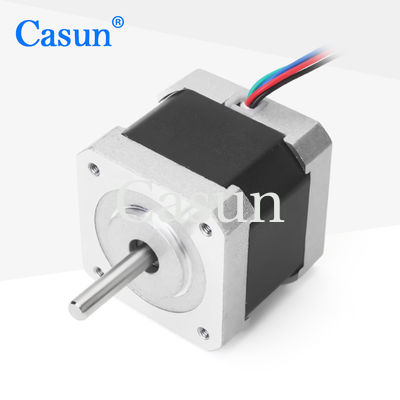

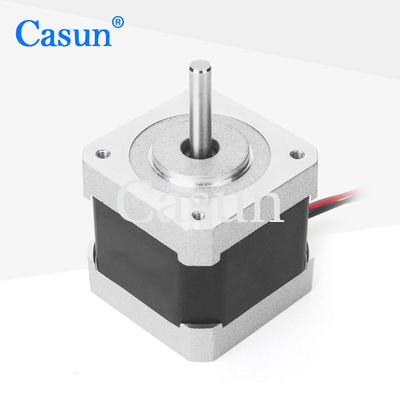

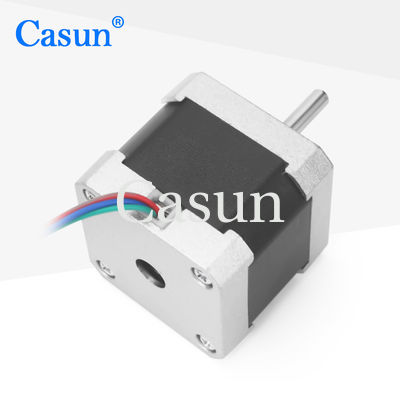

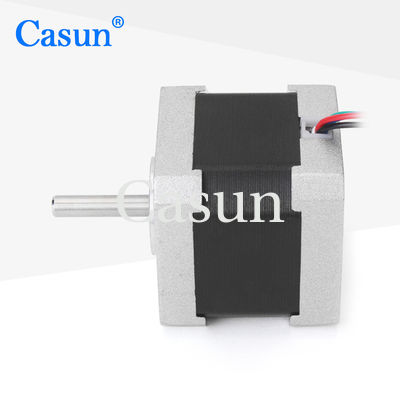

Apparence

42SHD4261 1.68A NEMA 17 moteur pas à pas corps de 40 mm Micro moteur 450mN.m pour l'intelligence domestique 0

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	40 mm
Nombre de phases	Phase 2
Courant nominal	1.68 A
Le couple de maintien	450 mN.m
Résistance	20,0 ohm
Inductivité	4.4 mH
Intérêt du rotor	57 g/cm2
Poids du moteur	00,3 kg
Nombre de pistes	4
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
