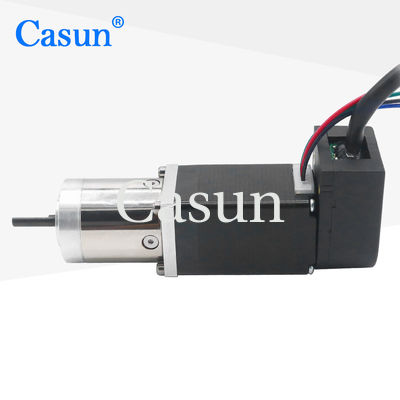

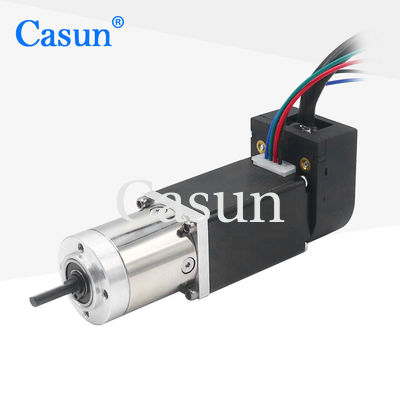

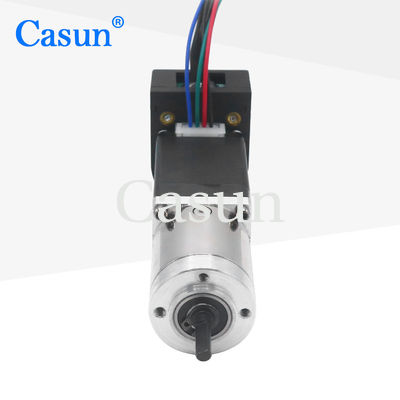

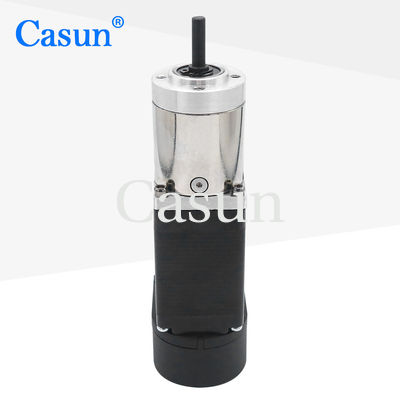

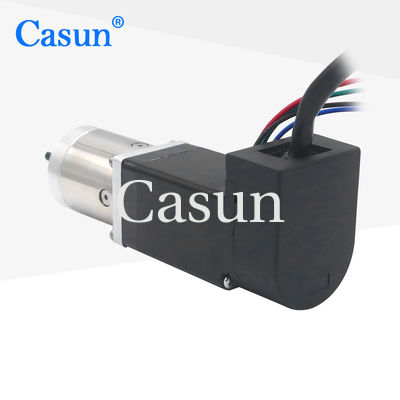

la NEMA 11 de 28x28mm a embrayé le couple élevé 95mN.M Bipolar de moteur pas à pas

la NEMA 11 de 28x28mm a embrayé le couple élevé 95mN.M Bipolar de moteur pas à pas

Nom De Marque:	Casun
Numéro De Modèle:	28SHD4401-19GQ
Quantité Maximale:	1 pièce
Prix:	$27.23-$30.23
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Mots clés:

motoréducteur pas à pas

Tension:

C.C 4.56V

Angle de pas (degrés):

1,8 degrés

Rapport:

14:1

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

NEMA 11 de 28x28mm adaptée

28x28mm ont embrayé le moteur pas à pas

Couple élevé 95mN.M de moteur pas à pas

Description de produit

nema 11 moteur pas à pas de 28 mm x 28 mm avec boîte de vitesses planétaire petit moteur pas à pas à couple élevé

La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	28 mm
Nombre de phases	Phase 2
Courant nominal	0.67 ampères
Le couple de maintien	95 mN.m.
Résistance	60,8 ohm
Inductivité	40,9 mH
Intérêt du rotor	9 g-cm2
Poids du moteur	0.16kg
Taux de réduction des engins	19.2:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

la NEMA 11 de 28x28mm a embrayé le couple élevé 95mN.M Bipolar de moteur pas à pas 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
