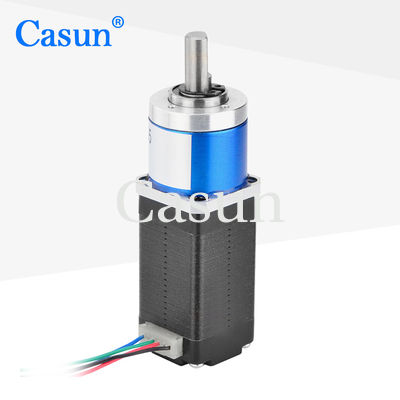

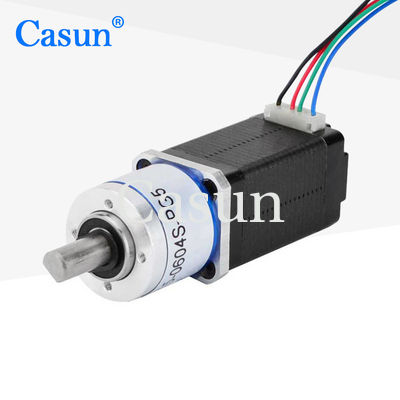

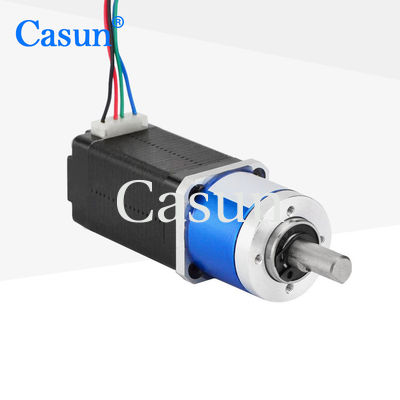

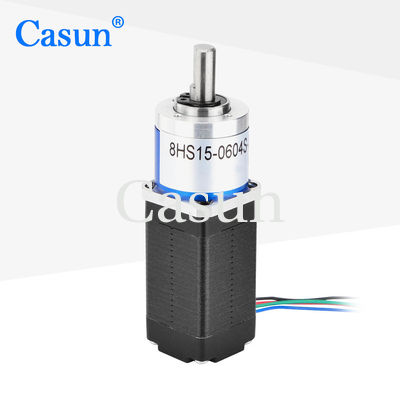

la NEMA 8 de 20x20mm a embrayé la décélération miniature de réducteur de vitesse de moteur pas à pas

la NEMA 8 de 20x20mm a embrayé la décélération miniature de réducteur de vitesse de moteur pas à pas

Nom De Marque:	Casun
Numéro De Modèle:	20SHD4303-16G-2
Quantité Maximale:	1 pièce
Prix:	$23.8-$26.9
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Courant / phase:

0.2Amp

Nom du produit:

moteur pas à pas avec embrayé

Longueur du moteur:

28mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Capacité d'approvisionnement:

40000+PCS+mois

Mettre en évidence:

la NEMA 8 de 20x20mm a embrayé le moteur pas à pas

Réducteur de vitesse de moteur pas à pas de la NEMA 8

Moteur pas à pas de décélération miniature

Description de produit

20x20mm NEMA 8 réducteur de vitesse à vitesses réducteur de vitesse miniature

Le moteur stepper hybride de 42 mm offre un couple de maintien puissant dans une variété de tailles.Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée. Choisissez une version de base ou demandez votre propre configuration personnalisée.

Principales caractéristiques

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Spécification	Valeur
Angle de pas	10,8°
Taille du cadre	20 mm
Nombre de phases	Phase 2
Courant nominal	0.2 ampères
Le couple de maintien	14 mNm
Résistance	22Ω
Inductivité	6.0 mH
Intérêt du rotor	2g-cm2
Poids du moteur	0.1 kg
Taux de réduction des engins	16:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas	10,8°
Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Boîte à engrenages

Matériel de logement	Métal
Ressorts à la sortie	Les roulements à billes
Charge radiale maximale (12 mm par rapport à la bride)	≤ 80N
Max. Charge axiale de l'arbre	≤ 30 N
Le jeu radial de l'arbre (près de la bride)	≤ 0,06 mm
Le jeu axial de l'arbre	≤ 0,3 mm
Réaction de contrecoup au point de non-charge	1.5°

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Ratio	Efficacité
34 mm	27.2 mm	3.71	90%
40 mm		5.18
48 mm		35 mm
60 mm		13.76
	19.2	26.8	80%
	42.7 mm	51	70%
		71
		99.5
		139

Options de personnalisation

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.les dimensions de l'installation, des fils de plomb ayant des exigences particulières, des connecteurs, etc.

Encodeur

Le freinage

Boîte de vitesses

L'axe

Veuillez cliquer sur le bouton " Obtenez un devis " ci-dessous pour nous indiquer vos besoins.

Obtenez une citation
