la NEMA 23 de 1.0N 1KG a embrayé le moteur pas à pas pour des machines d'impression

la NEMA 23 de 1.0N 1KG a embrayé le moteur pas à pas pour des machines d'impression

Nom De Marque:	Casun
Numéro De Modèle:	57SHD4408-15G
Quantité Maximale:	1 pièce
Prix:	$28.76.38-$31.76
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Courant / phase:

2.8Amp

Nom du produit:

moteur pas à pas avec embrayé

Longueur du moteur:

54 mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

1KG la NEMA 23 a embrayé le moteur pas à pas

1.0N la NEMA 23 a embrayé le moteur pas à pas

petit moteur pas à pas adapté

Description de produit

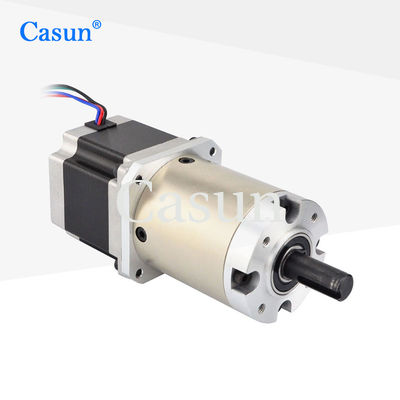

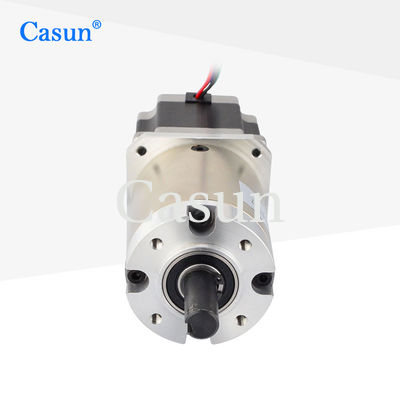

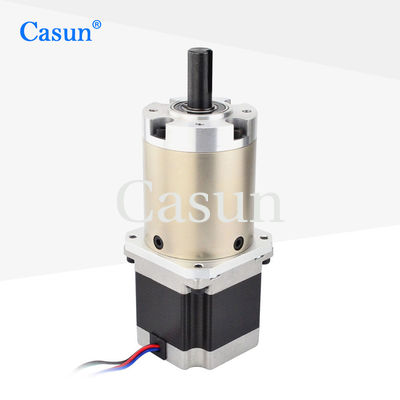

1.0N 1KG NEMA 23 Moteur pas à pas à engrenages pour machines d'impression

Moteur pas à pas à engrenages NEMA 23 1.0N 1KG Moteur pas à pas à engrenages pour équipement médical, machines d'impression. La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles. Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée. Choisissez une version de base ou demandez votre propre configuration personnalisée.

Principales caractéristiques

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Angle de pas	10,8°
Taille du cadre	57 mm
Nombre de phases	Phase 2
Courant nominal	2.8 ampères
Le couple de maintien	1.89 N.m.
Résistance	1.13Ω
Inductivité	50,6 mH
Intérêt du rotor	460 g/cm2
Poids du moteur	10,4 kg
Taux de réduction des engins	15.3:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas	10,8°
Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Boîte à engrenages

Matériel de logement	Métal
Ressorts à la sortie	Les roulements à billes
Charge radiale maximale (12 mm par rapport à la bride)	≤ 80N
Max. Charge axiale de l'arbre	≤ 30 N
Le jeu radial de l'arbre (près de la bride)	≤ 0,06 mm
Le jeu axial de l'arbre	≤ 0,3 mm
Réaction de contrecoup au point de non-charge	1.5°

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Ratio	Efficacité
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	26.8	80%
		51	70%
		71	70%
		99.5	70%
		139	70%

Des solutions sur mesure

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, des fils de plomb avec des exigences spéciales, des connecteurs, et plus encore.

Options à votre disposition

Encodeur

Le freinage

Boîte de vitesses

L'axe

Obtenez une citation
