NEMA bipolaire 17 du degré 42X42mm de couple de taille de】 du 【42SHD0407 1,8 Moteur d'étape hybride pour le kit de commande numérique par ordinateur avec la certification

NEMA bipolaire 17 du degré 42X42mm de couple de taille de】 du 【42SHD0407 1,8 Moteur d'étape hybride pour le kit de commande numérique par ordinateur avec la certification

Nom De Marque:	Casun
Numéro De Modèle:	42SHD0407-24B
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

1,8°

Couple de maintien:

350mN.m

Actuel:

1.2A

Longueur du moteur:

48mm

Arbre:

Longueur plate de fraisage de l'axe 24mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

42SHD0407 NEMA 17 Moteur à pas hybride

Description de produit

La série de moteurs pas à pas hybrides de 42 mm a généralement une puissance et un couple plus élevés par rapport à un moteur pas à pas de grande taille.

Comparés aux moteurs pas à pas de plus petite taille, les moteurs pas à pas de 42 mm ont généralement des capacités de vitesse de rotation plus élevées.

Caractéristiques:

La meilleure solution sera offerte par nos ingénieurs en contact avec vous dans les 48 heures
Pour les équipements de l'industrie de haute technologie et de l'industrie électronique
Disponible en version à un ou deux arbres
Production professionnelle de recherche et de développement
Elle est établie en Chine depuis 12 ans et a servi plus de 800 clients.

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.2 A
Le couple de maintien	350 mN.m
Résistance	2.2 ohms
Inductivité	20,8 mH
Intérêt du rotor	72 g/cm2
Poids du moteur	0.38 kg
Nombre de pistes	4
Connexion	Bipolaire

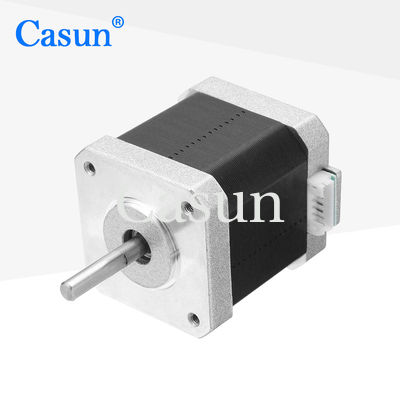

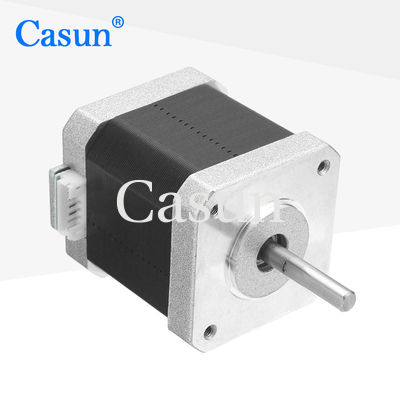

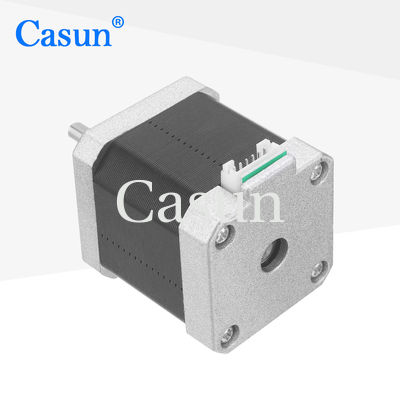

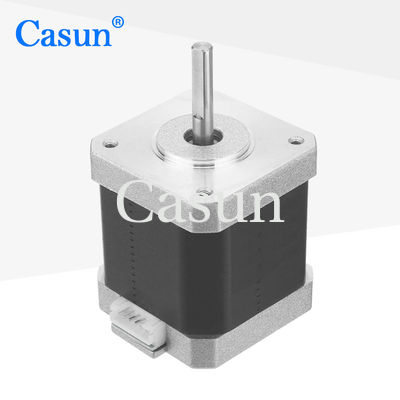

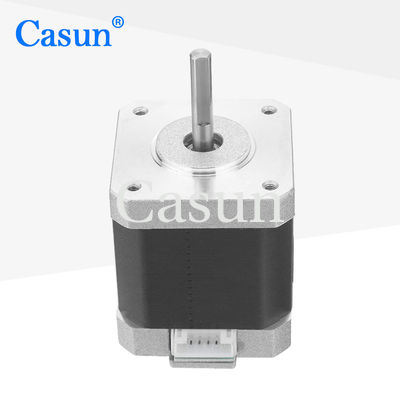

Apparence

NEMA bipolaire 17 du degré 42X42mm de couple de taille de】 du 【42SHD0407 1,8 Moteur d'étape hybride pour le kit de commande numérique par ordinateur avec la certification 0

Les dimensions

NEMA bipolaire 17 du degré 42X42mm de couple de taille de】 du 【42SHD0407 1,8 Moteur d'étape hybride pour le kit de commande numérique par ordinateur avec la certification 1

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
