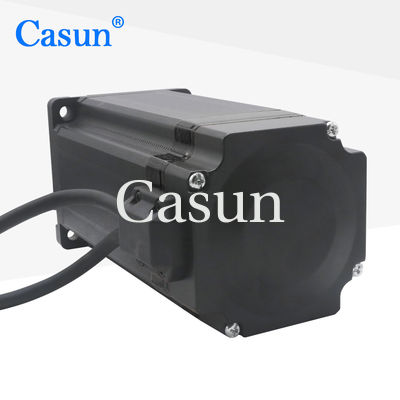

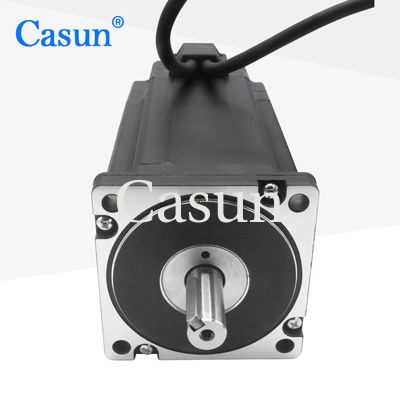

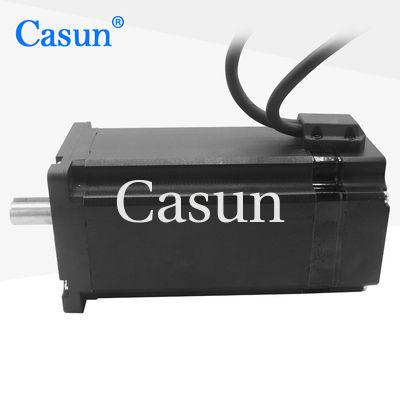

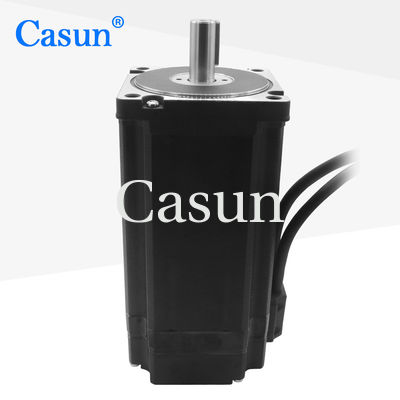

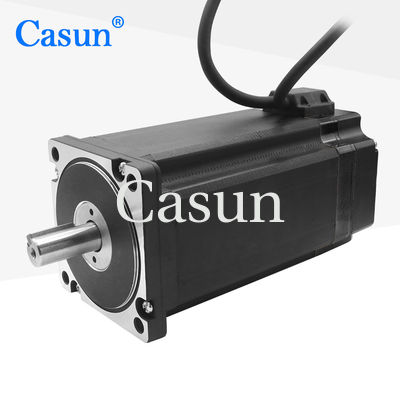

12Nm axe du moteur de progression de commande numérique par ordinateur du moteur 1000CPR 86 de boucle bloquée de la NEMA 34 34mm

12Nm axe du moteur de progression de commande numérique par ordinateur du moteur 1000CPR 86 de boucle bloquée de la NEMA 34 34mm

Nom De Marque:	Casun
Numéro De Modèle:	86SHD4509-34QH
Quantité Maximale:	1 pièce
Prix:	$49-$59
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Couleur:

Noir

Courant / phase:

6Amp

Couple de maintien:

12 N.M.

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 38x29x18cm

Mettre en évidence:

12Nm moteur de boucle bloquée de la NEMA 34

Moteur de progression de la commande numérique par ordinateur 1000CPR 86

Moteur 1000CPR de boucle bloquée de la NEMA 34

Description de produit

Nema 34 moteur pas à pas en boucle fermée 12Nm encodeur 1000CPR 6A 2 phase 86 moteur pas à pas CNC 34 mm arbre

La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	86 mm
Nombre de phases	Phase 2
Courant nominal	6 ampères
Le couple de maintien	12 N.m.
Résistance	0.69 mm
Inductivité	7.2 mH
Intérêt du rotor	3600 g/cm2
Poids du moteur	5.5 kg
Pulse du codeur	1000
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Encodeur

Voltage: 5 v

Sortie: A + A - B + B - Z + Z -

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

12Nm axe du moteur de progression de commande numérique par ordinateur du moteur 1000CPR 86 de boucle bloquée de la NEMA 34 34mm 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
