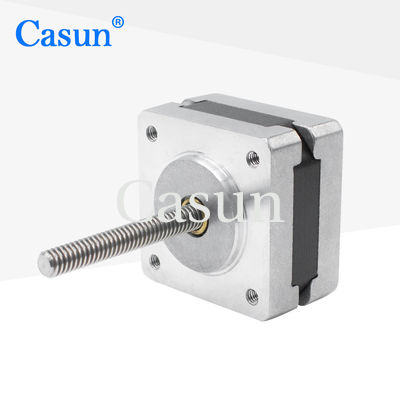

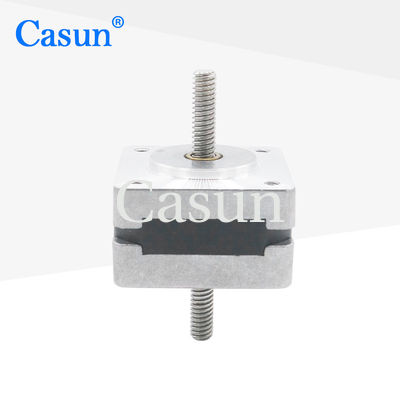

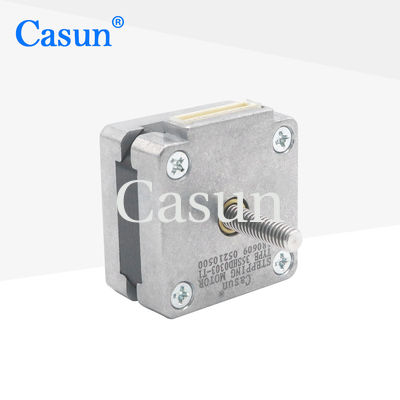

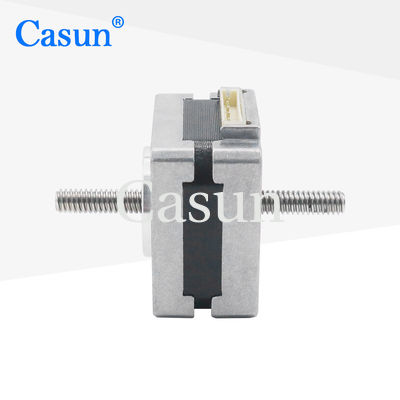

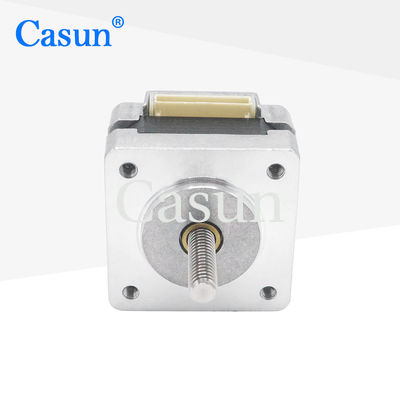

moteur pas à pas de la NEMA 14 de 0.12kg Tr5*2 avec le moteur pas à pas de vis sans fin non captif

moteur pas à pas de la NEMA 14 de 0.12kg Tr5*2 avec le moteur pas à pas de vis sans fin non captif

Nom De Marque:	Casun
Numéro De Modèle:	35SHD0303-T1
Quantité Maximale:	1 pièce
Prix:	$0.94-$11.8
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Couleur:

Noir

Actuel:

0.4Amp

Poids:

0,09 kg

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

Moteur pas à pas de vis sans fin Tr5*2

Tr5*2 moteur pas à pas de la NEMA 14

moteur pas à pas 0.12kg non captif

Description de produit

NEMA14 Moteur pas à pas non captif avec vis à plomb tenant le couple 0,12kg tr5*2 pour 3D

La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	28 mm
Nombre de phases	Phase 2
Courant nominal	0.4 ampères
Le couple de maintien	2.5 kg (environ 300 ppm)
Résistance	22 ohms
Inductivité	15 mH
Intérêt du rotor	10 g/cm2
Poids du moteur	00,09 kg
Scoupe à plomb	Le numéro de série
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Le jeu radial de l'arbre:0.02 Max. (450 g de charge)

Le jeu axial de l'arbre:0.08 Max. (450 g de charge)

La force radiale maximale est de 28 N (20 mm de la bride).

La force axiale maximale: 10 N

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Longueur du corps	Diamètre de la vis	Le tonnerre	Longueur de vis
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 à 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

moteur pas à pas de la NEMA 14 de 0.12kg Tr5*2 avec le moteur pas à pas de vis sans fin non captif 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
