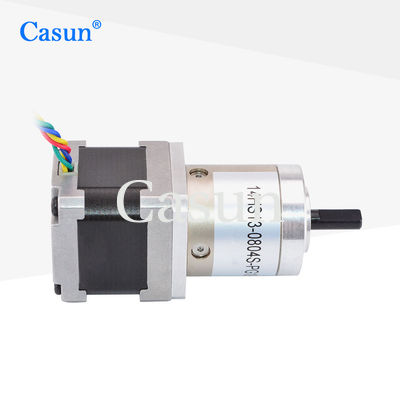

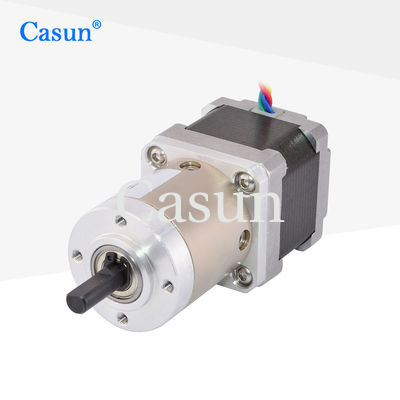

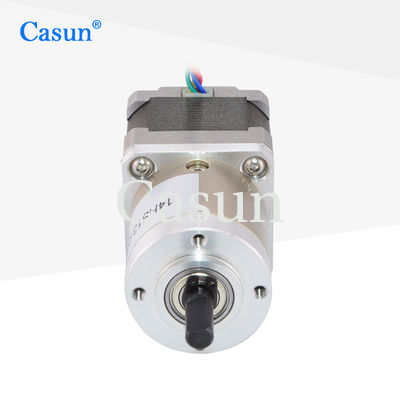

la NEMA 14 de 6.8V 1A a embrayé le moteur du moteur pas à pas 180mN.M Planetary Gear Reducer

la NEMA 14 de 6.8V 1A a embrayé le moteur du moteur pas à pas 180mN.M Planetary Gear Reducer

Nom De Marque:	Casun
Numéro De Modèle:	P35SHD4118-19G
Quantité Maximale:	1 pièce
Prix:	$18.9-$24
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Angle de Steper:

1.8degree

Phase:

Tension nominale:

6.8V

Taux actuel:

Couple de maintien:

180mN.m

Couple de détente:

15mN.m

Rapport:

19.2:1

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 38x29x18cm

Mettre en évidence:

NEMA 14 de 6.8V 1A

1A la NEMA 14 a embrayé le moteur pas à pas

moteur de 180mN.M Planetary Gear Reducer

Description de produit

6.8V 1A NEMA 14 moteur pas à pas à engrenages 180mN.M moteur réducteur d'engrenages planétaires

Le moteur pas à pas à engrenages NEMA 14 1A de 6,8 V et à couple de 180 mN.m est équipé d'un réducteur de boîte de vitesses planétaire à haut rendement avec un rapport de réduction de vitesse de 19: 1.Ce moteur pas à pas 14HS13-0804S-PG19 NEMA 14 offre un couple de maintien puissant dans un moteur pas à pas hybride compact de 42 mm.

Utilisez avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Principales caractéristiques

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisations disponibles sur demande

Les dimensions

Spécifications du moteur

Angle de pas	10,8°
Taille du cadre	35 mm
Nombre de phases	Phase 2
Courant nominal	1.0 A
Le couple de maintien	180 mN.m
Résistance	60,8 ohm
Inductivité	10 mH
Intérêt du rotor	180 g/cm2
Poids du moteur	00,4 kg
Taux de réduction des engins	19.2:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas	10,8°
Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Boîte à engrenages

Matériel de logement	Métal
Ressorts à la sortie	Les roulements à billes
Charge radiale maximale (12 mm par rapport à la bride)	≤ 80N
Max. Charge axiale de l'arbre	≤ 30 N
Le jeu radial de l'arbre (près de la bride)	≤ 0,06 m
Le jeu axial de l'arbre	≤ 0,3 mm
Réaction de contrecoup au point de non-charge	≤ 1,5°

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Ratio	Efficacité
26 mm
34 mm
40 mm	29.1 mm	3.71	90%
	36.8 mm	13.76	80%
	44.6 mm	51	70%
		71
		99.5
		139

Options à votre disposition

Encodeur

Le freinage

Boîte de vitesses

L'axe

Personnalisation disponible:Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.les dimensions de l'installation, des fils de plomb ayant des exigences particulières, des connecteurs, etc.
