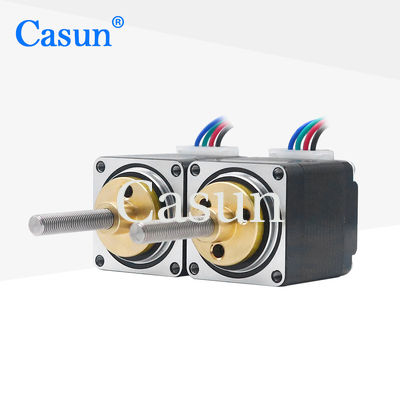

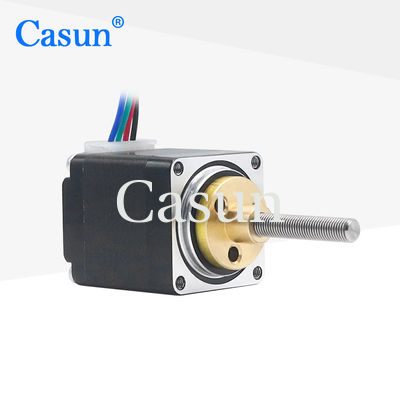

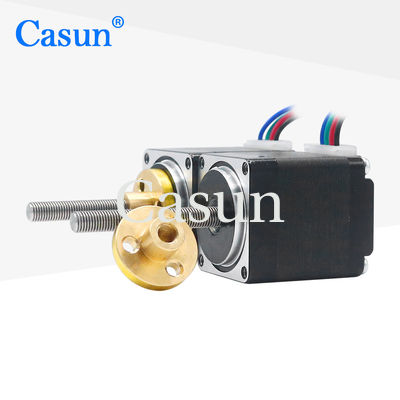

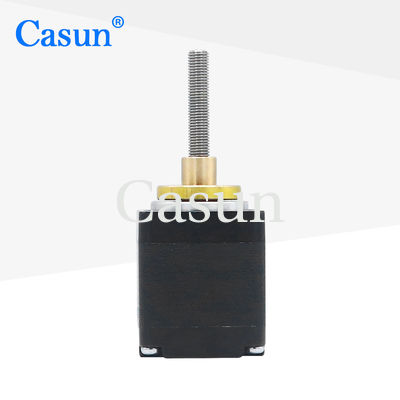

Moteur pas à pas linéaire du moteur pas à pas tr4.76X0.635 60mN.m 0.67Amp 3.75v de srew d'avance de la NEMA 11
Moteur pas à pas de la boule NEMA17 avec la vis sans fin tenant le couple 280mN.m 0.2kg tr8*8 pour la commande numérique par ordinateur
La série 42mm hybride de moteur pas à pas offre le couple se tenant puissant dans un grand choix de tailles.
Employez avec un conducteur microstepping pour réduire la vibration et pour réaliser une résolution plus élevée d'étape.
Choisissez une version de ligne de base ou demandez votre propre configuration adaptée aux besoins du client.
Caractéristiques :
-
Versions bipolaires ou unipolaires disponibles
-
Construction de pas hybride
-
Disponible dans des versions simples ou doubles d'axe
-
Le CE et le RoHS ont approuvé
-
Personnalisations sur demande
Caractéristiques de moteur
|
Ange d'étape
|
° 1,8
|
|
Taille de Fram
|
28mm
|
|
Numéro de phase
|
biphasé
|
|
Courant évalué
|
0.67Amp
|
|
Tenir le couple
|
60 mN.m
|
|
Résistance
|
5.6ohm
|
|
Inductance
|
3.4mH
|
|
Inertie de rotor
|
² 9g-cm
|
|
Poids de moteur
|
0.12kg
|
|
Vis sans fin
|
Tr4.76X0.635
|
|
Connexion
|
Bipolaire
|
Caractéristiques fonctionnantes
Angle d'étape : 1.8°
Température maximale : maximum 80°C
Température ambiante : -20 °C à 50°C
Température de stockage -20 : °C à 100°C
Humidité relative (%) : 85% ou moins, sans condensation
Isolation de fil d'aimant : Classe B 130 deg. C
Résistance d'isolation : 100M Ohm à 500 volts continu
Résistance diélectrique : 500 volts continu pour 1 minute
Jeu radial d'axe : 0.02Max. (450g-load)
Jeu axial d'axe : 0.08Max. (450g-load)
Force radiale maximale : 28N (20mm de la bride)
Force axiale maximale) : 10N
Courbes de couple
Sous-modèles
| Modèle |
Tenir le couple |
Angle d'étape |
Longueur de moteur |
Type d'axe |
Courant évalué |
| 42SHD4950 |
0.13N.m |
1.8° |
20mm |
D Shaft-20mm |
1.0A |
| 42SHD4003 |
0.26N.m |
1.8° |
34mm |
D Shaft-20mm |
0.4A |
| 42SHD0261 |
0.45N.m |
1.8° |
40mm |
D Shaft-20mm |
1.68A |
| 42SHD4425 |
0.59N.m |
1.8° |
48mm |
D Shaft-24mm |
2.0A |
| 42SHD4813 |
0.8N.m |
1.8° |
60mm |
D Shaft-24mm |
2.1A |
| Longueur du corps |
Diamètre de la vis |
Lancement |
Longueur de la vis |
20 millimètres
34 millimètres
40 millimètres
48 millimètres
60 millimètres
|
5 |
2 |
20-1000 millimètres |
| 8 |
| 6,35 |
1,27 |
| 3,175 |
| 6,35 |
| 6,5 |
3 |
| 6,35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Téléchargement
Si notre moteur standard ne peut pas répondre à vos besoins,
nous pouvons adapter le moteur aux besoins du client selon vos besoins
Le contenu adapté aux besoins du client inclut mais n'est pas limité aux axes spéciaux, paramètres de enroulement, dimensions d'installation, des fils de connexion avec des conditions spéciales, des connecteurs, etc.
Options :
Encodeur | Frein | Boîte de vitesse | Axe
Veuillez cliquer sur le bouton « obtiennent citation » ci-dessous pour nous dire vos conditions.
