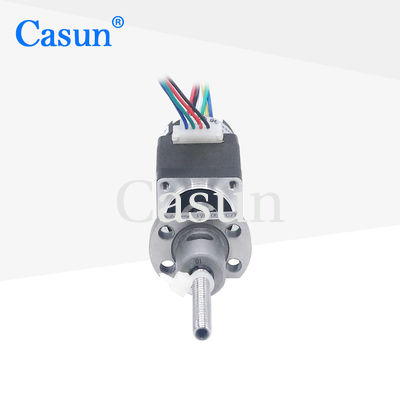

NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin
  • NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin
  • NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin
  • NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin
  • NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin
  • NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin

NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin

Lieu d'origine La Chine
Nom de marque Casun
Certification CE,ROHS,ISO
Numéro de modèle B20SHD4351-56GPQ
Détails de produit
Couleur:
Noir
Angle de Steper:
1.8degree
phase:
2
Tension évaluée:
2.55V
actuel:
0.5A
Tenir le couple:
14mN.m
Couple de détente:
2mN.m
Surligner:

moteur pas à pas de vis de la boule 0.5A

,

NEMA 8 de moteur pas à pas de vis de boule

,

Moteur pas à pas de Casun 0.5A

Conditions de paiement et d'expédition
Quantité de commande min
1pc
Prix
$24.94-$35
Détails d'emballage
Carton : 38x29xc14m
Délai de livraison
7-15 JOURS
Conditions de paiement
D/A, T/T, L/C, D/P
Capacité d'approvisionnement
40000+PCS+Month
Description de produit

Moteur pas à pas 0.5A de la NEMA 8 14mN.m avec le moteur de la vis L200/250/300MM de boule pour l'instrument de dessin

La série 42mm hybride de moteur pas à pas offre le couple se tenant puissant dans un grand choix de tailles.

Employez avec un conducteur microstepping pour réduire la vibration et pour réaliser une résolution plus élevée d'étape.

Choisissez une version de ligne de base ou demandez votre propre configuration adaptée aux besoins du client.



Caractéristiques :

  • Versions bipolaires ou unipolaires disponibles

  • Construction de pas hybride

  • Disponible dans des versions simples ou doubles d'axe

  • Le CE et le RoHS ont approuvé

  • Personnalisations sur demande

Dimensions



 NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin 0







Caractéristiques de moteur



Ange d'étape



° 1,8

Taille de Fram



20mm

Numéro de phase



biphasé

Courant évalué



0.5A

Tenir le couple



14mN.m

Résistance



5.5ohm

Inductance



1.5mH

Inertie de rotor



² 2g-cm

Poids de moteur



0.08kg

Vis sans fin



SF0401

Connexion



Bipolaire



Caractéristiques fonctionnantes





Angle d'étape : 1.8°

Température maximale : maximum 80°C

Température ambiante : -20 °C à 50°C

Température de stockage -20 : °C à 100°C

Humidité relative (%) : 85% ou moins, sans condensation

Isolation de fil d'aimant : Classe B 130 deg. C

Résistance d'isolation : 100M Ohm à 500 volts continu

Résistance diélectrique : 500 volts continu pour 1 minute

Jeu radial d'axe : 0.02Max. (450g-load)

Jeu axial d'axe : 0.08Max. (450g-load)

Force radiale maximale : 28N (20mm de la bride)

Force axiale de maximum) : 10N







Courbes de couple







Sous-modèles



Modèle Tenir le couple Angle d'étape Longueur de moteur Type d'axe Courant évalué
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A





Longueur du corps Diamètre de la vis Lancement Longueur de la vis
20 millimètres

34 millimètres

40 millimètres

48 millimètres

60 millimètres

5 2 20-1000 millimètres
8
6,35 1,27
3,175
6,35
6,5 3
6,35
8 1
2
4
8
12



Téléchargement







Si notre moteur standard ne peut pas répondre à vos besoins,

nous pouvons adapter le moteur aux besoins du client selon vos besoins


Le contenu adapté aux besoins du client inclut mais n'est pas limité aux axes spéciaux, paramètres de enroulement, dimensions d'installation, des fils de connexion avec des conditions spéciales, des connecteurs, etc.

Options :
Encodeur          |               Frein           |              Boîte de vitesse            |           Axe

NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin 1 NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin 2 NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin 3 NEMA 8 de moteur pas à pas de vis de boule de Casun 0.5A pour l'instrument de dessin 4
