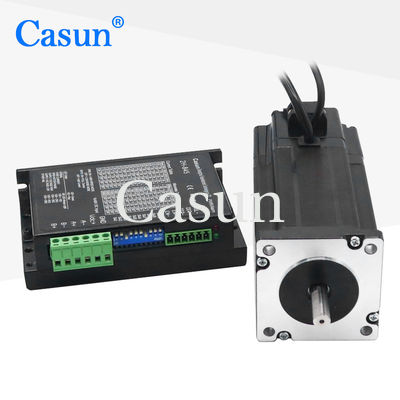

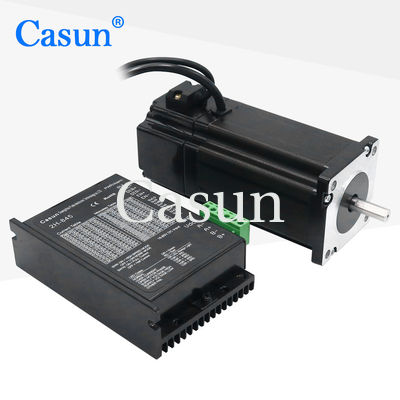

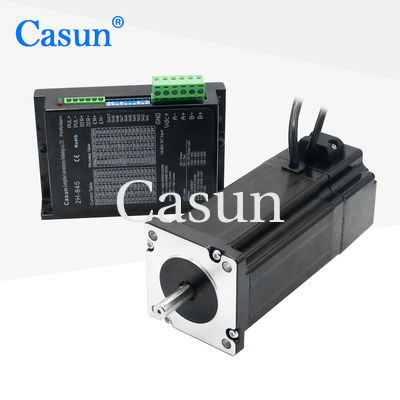

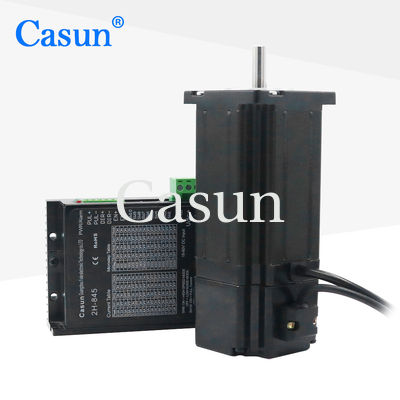

Axe de longueur du moteur pas à pas 4.1N.M 1.5kg 24mm de frein de la NEMA 24

Axe de longueur du moteur pas à pas 4.1N.M 1.5kg 24mm de frein de la NEMA 24

Nom De Marque:	Casun
Numéro De Modèle:	60shd4701-24BH-HP60
Quantité Maximale:	1 pièce
Prix:	$26.46-$50.46
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

1,8°

Couple de maintien:

4.1N.m

Actuel:

Longueur du moteur:

100mm

Arbre:

24mm Longueur

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas de frein de la NEMA 24

moteur pas à pas de frein d'axe de longueur de 24mm

Description de produit

Moteur pas à pas Nema 24 avec frein 4.1N.M 1.5kg arbre de 24mm de long

Moteur pas à pas Casun Nema24 avec frein Moteur pas à pas 4.1N.m 1.5kg Moteur pas à pas avec frein. Moteur pas à pas hybride NEMA 24 avec frein 60×60×100mm 3.5A. La série de moteurs pas à pas hybrides NEMA 24 offre un couple de maintien puissant dans une variété de tailles. À utiliser avec un pilote micropas pour réduire les vibrations et obtenir une résolution de pas plus élevée. Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques principales

Couple élevé et haute précision
Pour les équipements de l'industrie de haute technologie et de l'industrie électronique
Disponible en versions à arbre simple ou double
Établi en Chine depuis 12 ans et a servi plus de 800 clients
Fabrication professionnelle en recherche et développement

Apparence

Dimensions

Spécifications du moteur

Angle de pas	1.8°
Taille du cadre	60mm
Nombre de phases	2 Phases
Courant nominal	5.2A
Couple de maintien	4.1N.m
Résistance	1.2Ω
Inductance	3.9mH
Inertie du rotor	1000 g·cm²
Poids du moteur	1.5 kg
Nombre de fils	4
Connexion	Bipolaire

Spécifications de fonctionnement

Angle de pas	1.8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil émaillé	Classe B 130°C
Résistance d'isolement	100MΩ à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min

Courbes de couple

Sous-modèles

Modèle	Couple de maintien (mN.m)	Courant nominal (A)	Résistance par phase (Ω)	Inductance par phase (mH)	Couple de détente (mN.m)	Inertie du rotor (g·cm²)	Fil de connexion	Longueur du moteur (mm)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de connexion avec des exigences spéciales, les connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos exigences.
