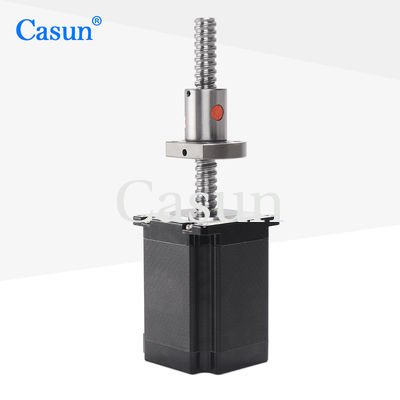

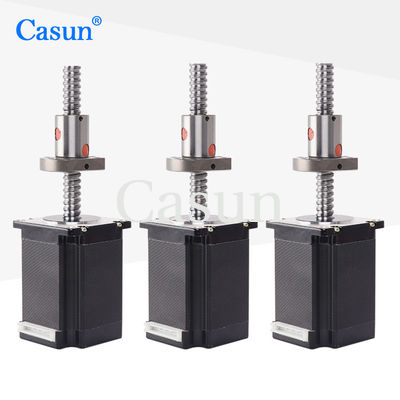

Moteur pas à pas à vis à billes Nema23 SFS01210-2.8 Moteur pas à pas linéaire à vis 2N.M

Moteur pas à pas à vis à billes Nema23 SFS01210-2.8 Moteur pas à pas linéaire à vis 2N.M

Nom De Marque:	Casun
Numéro De Modèle:	57SHD4803-127GHH
Quantité Maximale:	1 pièce
Prix:	$100-$102
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Couleur:

Noir

Actuel:

Couple de maintien:

2000mN.m

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

Moteur pas à pas à vis à boulons Nema23

SFS01210-2.8 Moteur pas à pas à vis à plomb

Description de produit

Moteur pas à pas à vis à billes Nema23 SFS01210-2.8 Moteur pas à pas linéaire à vis

Le moteur pas à pas linéaire à vis à billes externe Nema 23 offre un couple de maintien de 2000 mNm avec un courant nominal de 3,0 A, comprenant un cadre de 76 mm et une vis à billes de 12 mm de diamètre sur 150 mm de longueur. La série de moteurs pas à pas hybrides de 57 mm fournit un couple de maintien puissant dans différentes tailles. À utiliser avec un pilote micropas pour réduire les vibrations et obtenir une résolution de pas plus élevée. Choisissez les versions de base ou demandez des configurations personnalisées.

Caractéristiques principales

Versions bipolaires ou unipolaires disponibles
Construction de moteur pas à pas hybride
Disponible en versions à arbre simple ou double
Approuvé CE et RoHS
Personnalisations sur demande

Dimensions

Spécifications du moteur

Angle de pas	1,8°
Taille du cadre	57 mm
Nombre de phases	2 phases
Courant nominal	4A
Couple de maintien	2000 mN.m
Résistance	1 ohm
Inductance	2,4 mH
Inertie du rotor	460 g-cm²
Poids du moteur	1,4 kg
Vis à billes	SFS01210-2.8
Connexion	Bipolaire

Spécifications de fonctionnement

Angle de pas	1,8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil de bobinage	Classe B 130°C
Résistance d'isolement	100M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min
Jeu radial de l'arbre	0,02 Max. (charge de 450g)
Jeu axial de l'arbre	0,08 Max. (charge de 450g)
Force radiale max.	28N (20mm de la bride)
Force axiale max.	10N

Sous-modèles

Modèle	Couple de maintien	Angle de pas	Longueur du moteur	Type d'arbre	Courant nominal
42SHD4950	0,13N.m	1,8°	20mm	Arbre en D - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	Arbre en D - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	Arbre en D - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	Arbre en D - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	Arbre en D - 24mm	2,1A

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, sans s'y limiter, des arbres spéciaux, des paramètres de bobinage, des dimensions d'installation, des fils de connexion avec des exigences spéciales, des connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre

Obtenir un devis
