Machine de commande numérique par ordinateur du moteur pas à pas 12N.M For de boucle ouverte d'axe du kit 4 de commande numérique par ordinateur de la NEMA 34 86x86mm

Machine de commande numérique par ordinateur du moteur pas à pas 12N.M For de boucle ouverte d'axe du kit 4 de commande numérique par ordinateur de la NEMA 34 86x86mm

Nom De Marque:	Casun
Numéro De Modèle:	86SHD4505-37B
Quantité Maximale:	1 pièce
Prix:	$99.8-$323
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

1,8°

Couple de maintien:

12000mN.m

Actuel:

Longueur du moteur:

149mm

Arbre:

longueur de 37mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas de boucle ouverte de 4 axes

Moteur de 12N.M Open Loop Stepper

Description de produit

Kit CNC Nema 34 86x86mm 4 axes à boucle ouverte couple 12N.M pour machine CNC

Kit CNC NEMA 34 comprenant des moteurs pas à pas à boucle ouverte 4 axes avec un couple de 12 Nm, spécialement conçu pour les machines CNC. Ce kit complet comprend 4 moteurs, 4 pilotes, 4 alimentations et 1 contrôleur Mach3.

Composants du kit

Moteurs pas à pas NEMA34 : Moteurs à couple élevé pour un contrôle précis des axes de la machine CNC

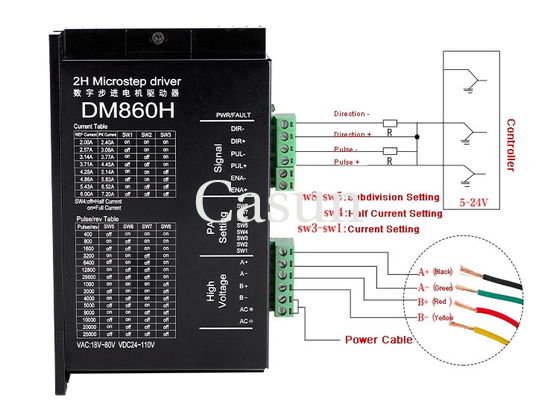

Pilotes de moteur : Contrôleurs électroniques qui gèrent le fonctionnement des moteurs pas à pas
Alimentation électrique : Fournit l'alimentation électrique nécessaire aux moteurs et aux pilotes
Contrôleur CNC : Interprète les commandes G-code et contrôle le mouvement de la machine
Câblage et connecteurs : Harnais complets pour l'intégration du système
Supports de montage : Matériel pour une installation sécurisée des composants

Caractéristiques principales

Couple élevé et performances de précision
Idéal pour les équipements de haute technologie et de l'industrie électronique
Disponible en configurations à arbre simple ou double
12 ans d'expérience dans la fabrication au service de plus de 800 clients
Capacités professionnelles de recherche et développement

Apparence

Dimensions

Spécifications du moteur

Angle de pas	1.8°
Taille du cadre	86mm
Nombre de phases	2 phases
Courant nominal	5 A
Couple de maintien	12N.m
Résistance	1.1 ohm
Inductance	7.5 mH
Inertie du rotor	3600 g-cm²
Poids du moteur	5.5 kg
Nombre de fils	4
Connexion	Bipolaire

Spécifications de fonctionnement

Angle de pas : 1.8°
Température maximale : 80°C
Température ambiante : -20°C à 50°C
Température de stockage : -20°C à 100°C
Plage d'humidité : 85% ou moins, sans condensation
Isolation du fil de bobinage : Classe B 130°C
Résistance d'isolement : 100M Ohm à 500 VDC
Rigidité diélectrique : 500 VDC pendant 1 minute

Courbes de couple

Modèles disponibles

Modèle	Couple de maintien (mN.m)	Courant nominal (A)	Résistance par phase (Ω)	Inductance par phase (mH)	Couple de détente (mN.m)	Inertie du rotor (g.cm²)	Fil de connexion (N°)	Longueur du moteur (mm)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	-

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de connexion avec des exigences spéciales, des connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre

Demander un devis

Veuillez cliquer sur le bouton "Demander un devis" ci-dessus pour nous faire part de vos exigences.
