Moteur pas à pas de haute résolution de commande numérique par ordinateur de l'axe 12N.M du kit 3 de moteur pas à pas de la NEMA 34

Moteur pas à pas de haute résolution de commande numérique par ordinateur de l'axe 12N.M du kit 3 de moteur pas à pas de la NEMA 34

Nom De Marque:	Casun
Numéro De Modèle:	86SHD4505-37B
Quantité Maximale:	1 pièce
Prix:	$99.8-$323
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

1,8°

Couple de maintien:

12 N.M.

Actuel:

Longueur du moteur:

149mm

Arbre:

longueur de 37mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Kit de moteur pas à pas de la NEMA 34

Kit de moteur pas à pas de 3 axes

Moteur de 12N.M High Resolution Stepper

Description de produit

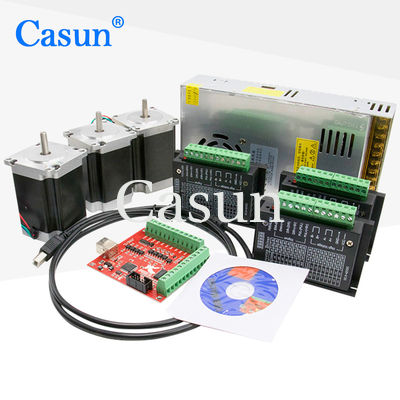

Nema 34 kit de moteur pas à pas 3 axes 12N.M moteur pas à pas CNC haute résolution

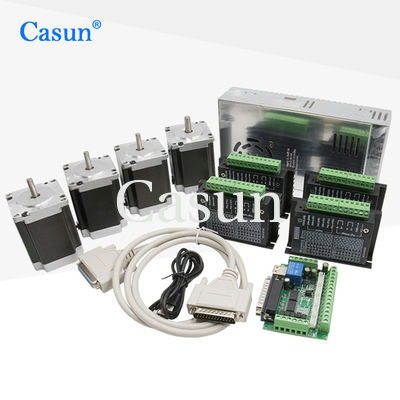

NEMA 34 12N.m Open Loop Stepper Motor kit comprend 4 moteurs, 4 pilotes, 4 sources d'alimentation et 1 contrôleur de Mach3.

Composants du kit

Les câbles de moteur pas à pas:Connecter les moteurs pas à pas aux conducteurs du moteur, transférer les signaux de puissance et de commande
Commutateur de limite:Définir les limites physiques pour le mouvement de la machine CNC et le signal lorsque les positions maximales/minimales sont atteintes
Les encodeurs magnétiques:Fournir des informations sur la position du moteur pour maintenir la précision du mouvement
Moteur à broche (facultatif):Commande de rotation des outils de coupe pour applications de fraisage ou de routage
Système de refroidissement (facultatif):Prévient la surchauffe des moteurs et des composants
Logiciel:Comprend des logiciels de commande et de programmation pour la génération de code G, la simulation des chemins d'outils et les commandes du contrôleur CNC

Principales caractéristiques

Le couple est élevé et les performances sont de haute précision.
Idéal pour l'industrie de haute technologie et les équipements de l'industrie électronique
Disponible en version à un ou deux arbres
12 ans d'expérience dans la fabrication au service de plus de 800 clients
Production professionnelle de recherche et de développement

Visuels du produit

Spécifications du moteur

Angle de pas	10,8°
Taille du cadre	86 mm
Nombre de phases	Phase 2
Courant nominal	5 A
Le couple de maintien	12 N.m.
Résistance	1.1 ohm
Inductivité	7.5 mH
Intérêt du rotor	3600 g-cm2
Poids du moteur	5.5 kg
Nombre de pistes	4
Connexion	Bipolaire

Caractéristiques de fonctionnement

Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Données de performance

Modèles disponibles

Modèle	Le couple de maintien (mN.m)	Courant nominal (A)	Résistance par phase (Ω)	Inductance par phase (mH)	Le couple de freinage (mN.m)	L'inertie du rotor (g.cm2)	Fil de plomb	Longueur du moteur (mm)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
Pour les appareils à commande numérique	3200	4.2	0.75	3.7	120	580	4	86
Pour les appareils à commande numérique	2500	3	1.55	3.7	120	580	4	-

Options de personnalisation

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.les dimensions de l'installation, des fils de plomb ayant des exigences particulières, des connecteurs, etc.

Encodeur

Le freinage

Boîte de vitesses

L'axe

Obtenez une citation
