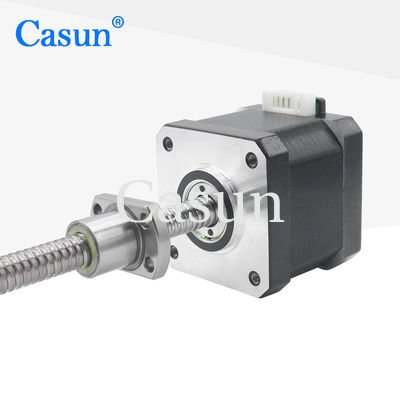

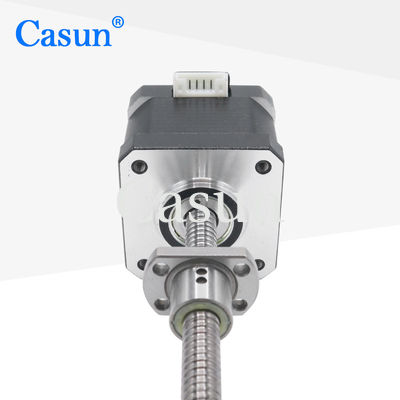

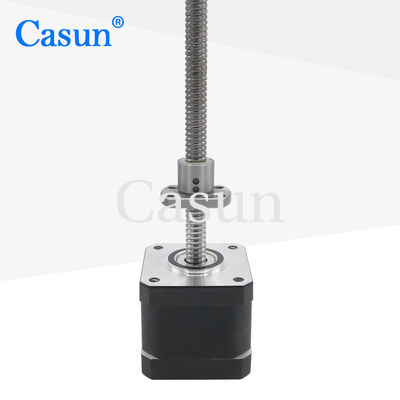

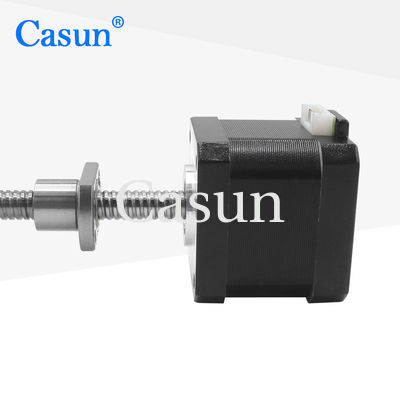

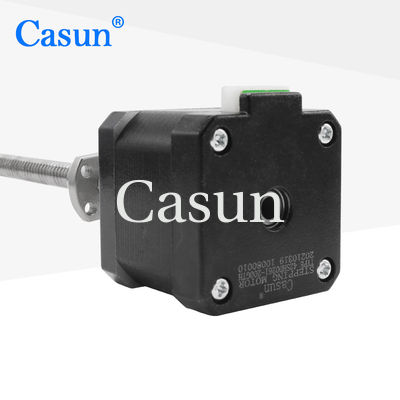

OIN de la CE de la NEMA 17 Tr8*2 450mN.M Two Phase de moteur pas à pas de vis de boule

OIN de la CE de la NEMA 17 Tr8*2 450mN.M Two Phase de moteur pas à pas de vis de boule

Nom De Marque:	Casun
Numéro De Modèle:	42SHD0261-200GTH
Quantité Maximale:	1 pièce
Prix:	$12-$12.8
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Corps:

40mm

Actuel:

1,68 ampères

Couple de maintien:

450mN.m

Arbre:

Arbre de vis à billes longueur 200 mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

NEMA 17 de moteur pas à pas de vis de boule

NEMA biphasée 17 de moteur pas à pas

Description de produit

Moteur pas à pas à vis à billes NEMA 17 Tr8*2 450mN.M biphasé CE ISO

Présentation du produit

Moteur pas à pas à vis à billes NEMA 17 Tr8*2 450mN.m biphasé avec certification CE ISO. Le mécanisme de transmission à vis à billes NEMA 17 présente une excellente résistance à l'usure et une grande durabilité, et peut maintenir de bonnes performances sous une opération prolongée à forte charge.

Applications :Machine de découpe laser à fibre, traceur plan, petite machine-outil CNC

Caractéristiques principales

Versions bipolaires ou unipolaires disponibles
La spécialisation dans les services sur mesure est notre expertise
Disponible en versions à arbre simple ou double
Opérant en Chine depuis 12 ans, nous avons servi plus de 800 clients
Votre achat est couvert par une garantie de dix ans, assurant votre confiance

Dimensions

Spécifications du moteur

Paramètre	Valeur
Angle de pas	1,8°
Taille du cadre	42 mm
Nombre de phases	2 phases
Courant nominal	1,68 Ampère
Couple de maintien	450 mN.m
Résistance	1,95 ohm
Inductance	4,4 mH
Inertie du rotor	57g-cm²
Poids du moteur	0,3 kg
Vis mère	Tr8X2
Connexion	Bipolaire

Spécifications de fonctionnement

Angle de pas	1,8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil émaillé	Classe B 130°C
Résistance d'isolement	100M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min
Jeu radial de l'arbre	0,02 max. (charge de 450g)
Jeu axial de l'arbre	0,08 max. (charge de 450g)
Force radiale max.	28N (20mm du flasque)
Force axiale max.	10N

Sous-modèles

Modèle	Couple de maintien	Angle de pas	Longueur du moteur	Type d'arbre	Courant nominal
42SHD4950	0,13 N.m	1,8°	20mm	Arbre en D - 20mm	1,0A
42SHD4003	0,26 N.m	1,8°	34mm	Arbre en D - 20mm	0,4A
42SHD0261	0,45 N.m	1,8°	40mm	Arbre en D - 20mm	1,68A
42SHD4425	0,59 N.m	1,8°	48mm	Arbre en D - 24mm	2,0A
42SHD4813	0,8 N.m	1,8°	60mm	Arbre en D - 24mm	2,1A

Services de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de connexion avec des exigences spéciales, les connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre

Prêt à commencer ?

Veuillez cliquer sur le bouton ci-dessous pour nous faire part de vos exigences.

Obtenir un devis
