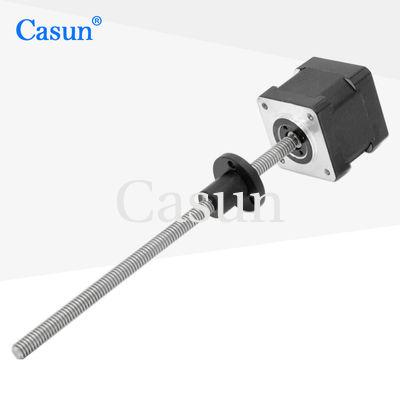

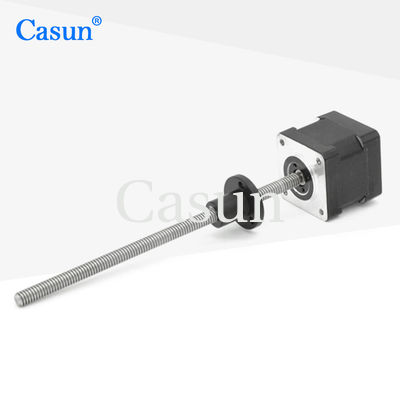

200mN.M NEMA 14 moteur pas à pas avec vis de plomb Tr8x8 P2 moteur pas à pas captif pour les équipements Madecal

NEMA14 moteur pas à pas captif avec vis à plomb tenant le couple 0,2 kg tr8*8 pour les équipements médicaux

Le moteur pas à pas captif NEMA14 que vous avez mentionné est conçu avec une vis à plomb et a un couple de 0,2 kg.Voici ce que cette information implique:

Type de moteur: moteur pas à pas à deux phases
Le couple de maintien: 0,2 kg (en kilogrammes)
Écrou de plomb: TR8*8

Le couple de maintien indique le couple maximal que le moteur peut exercer alors qu'il est stationnaire pour empêcher le mouvement, généralement mesuré en N.m (Newton-m) ou kg.cm (kilogram-centimètre).il est spécifié comme 0.2 kg, ce qui signifie que le moteur peut contenir des objets pesant jusqu'à 0,2 kg sans tourner lorsque la puissance est appliquée.


La spécification de vis à plomb TR8*8 se réfère au type de fil et à l'envergure de la vis à plomb.Le "*8" indique que la vis de plomb a une inclinaison de 8 mm, ce qui signifie qu'il avance de 8 mm pour chaque révolution complète.

Ce type de moteur pas à pas avec vis à plomb captive est couramment utilisé dans les équipements médicaux, tels que les pompes médicales, les systèmes de positionnement de précision,ou d'autres applications où un mouvement linéaire contrôlé est requis.

Caractéristiques:

• Des versions bipolaires ou unipolaires sont disponibles

• Construction hybride à étape

• Disponible en version à un ou deux arbres

• Approuvé CE et RoHS

• Personnalisation sur demande

Spécifications du moteur

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Le jeu radial de l'arbre:0.02 Max. (450 g de charge)

Le jeu axial de l'arbre:0.08 Max. (450 g de charge)

La force radiale maximale est de 28 N (20 mm de la bride).

La force axiale maximale: 10 N

courbes de couple

Les sous-modèles

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.
