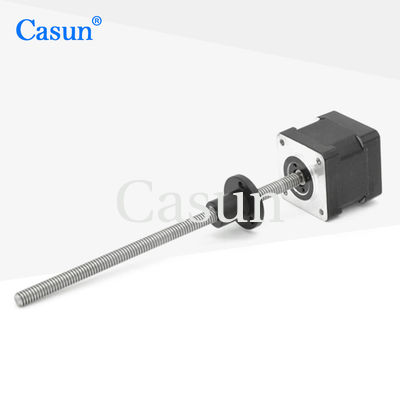

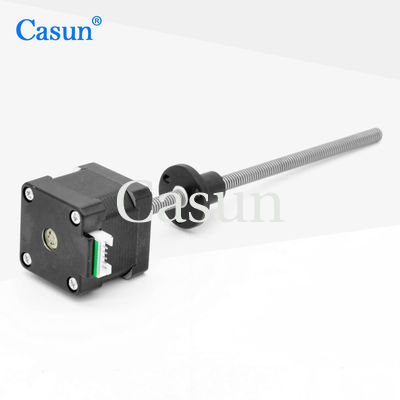

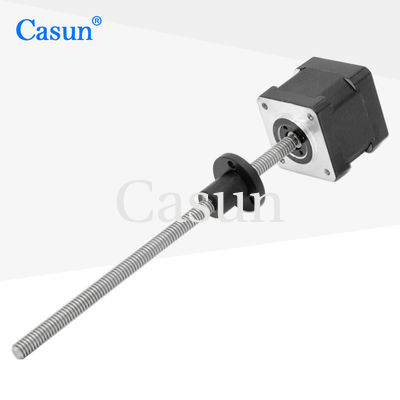

NEMA 14 Moteur hybride pas à pas Tr5*1 (P1) Moteur pas à pas Micro-moteur pas à pas pour machine d'automatisation
NEMA14 moteur pas à pas captif à vis de plomb tenant le couple 0,2 kg tr5*4 pour équipement médical
Le moteur pas à pas captif NEMA14 que vous avez mentionné est conçu avec une vis de plomb et a un couple de tenue de 0,2 kg. La vis de plomb a une spécification TR5 * 4 ((p1). Voici les détails:
Type de moteur: moteur pas à pas à deux phases
Le couple de maintien: 0,2 kg (en kilogrammes)
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure ou égale à:
Le couple de maintien de 0,2 kg indique le couple maximal que le moteur peut générer pour empêcher la rotation ou maintenir une charge en place.Le nombre d'étoiles est le plus élevé possible..
La spécification de vis à plomb TR5*4 ((p1) se réfère au type de fil, à l'envergure et aux caractéristiques supplémentaires de la vis à plomb.Le "*4" indique une inclinaison de 4 mm, ce qui signifie que la vis de plomb avance de 4 mm pour chaque révolution complète.qui peuvent varier en fonction du fabricant ou des exigences spécifiques de l'application.
Ce type de moteur pas à pas avec vis de plomb captive est couramment utilisé dans les machines d'automatisation, telles que les systèmes d'assemblage automatisés, les systèmes de positionnement de précision,ou autres applications nécessitant un mouvement linéaire contrôlé.
Caractéristiques:
-
Des versions bipolaires ou unipolaires sont disponibles
-
Construction hybride à étape
-
Disponible en version à un ou deux arbres
-
Approuvé CE et RoHS
-
Personnalisation sur demande
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
35 mm
|
|
Nombre de phases
|
Phase 2
|
|
Courant nominal
|
0.4 ampères
|
|
Le couple de maintien
|
200 mN.m
|
|
Résistance
|
24 ohms
|
|
Inductivité
|
34 mH
|
|
Intérêt du rotor
|
12 g-cm2
|
|
Poids du moteur
|
0.2 kg
|
|
Scoupe à plomb
|
Le numéro de série
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Le jeu radial de l'arbre:0.02 Max. (450 g de charge)
Le jeu axial de l'arbre:0.08 Max. (450 g de charge)
La force radiale maximale est de 28 N (20 mm de la bride).
La force axiale maximale: 10 N
courbes de couple
Les sous-modèles
| Modèle |
Le couple de maintien |
Angle de pas |
Longueur du moteur |
Type de puits |
Courant nominal |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Arbre 20 mm |
1.0A |
| 42SHD4003 |
0.26 N.m. |
10,8° |
34 mm |
D Arbre 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Arbre 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Arbre 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
10,8° |
60 mm |
D Arbre 24 mm |
2.1A |
| Longueur du corps |
Diamètre de la vis |
Le tonnerre |
Longueur de vis |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 à 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.
Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
