Détails des produits

Created with Pixso. Maison Created with Pixso. Produits Created with Pixso.
Moteur pas à pas de vis sans fin
Created with Pixso.

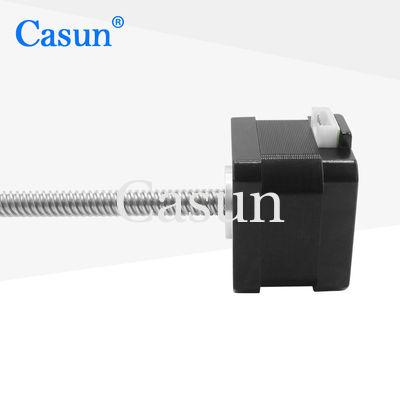

Nema 17 Tr8*8 200 mm vis à plomb moteur linéaire électrique actionneur fil 12V 28N.cm

Nom

Nema 17 Tr8*8 200 mm vis à plomb moteur linéaire électrique actionneur fil 12V 28N.cm

Nom De Marque: Casun
Numéro De Modèle: 42SHD0003-200NKH
Quantité Maximale: 1pc
Conditions De Paiement: D/A, T/T, L/C, D/P
Capacité à Fournir: 40000+PCS+Month
Les informations détaillées
Description de produit
Les informations détaillées
Lieu d'origine:
Chine
Certification:
CE,ROHS,ISO
Angle de Steper:
1,8 degrés
Actuel:
0.4Amp
Le couple de maintien:
280mN.m
Longueur de vis:
200mm
Customized:
The motor can be designed &manufactured with customized request.
Détails d'emballage:
Carton : 38x29xc14m
Mettre en évidence:

Actuateur de moteur linéaire électrique à vis à plomb

,

Actuateur de moteur linéaire de 28 N.Cm

Description de produit

Nema 17 Tr8*8 200 mm vis à plomb moteur électrique à actionneur linéaire fil 12V 28N.Cm

Lorsque le moteur pas à pas à vis externe arrête de tourner, il peut maintenir une position stable et présente certaines propriétés d'auto-verrouillage.

Contrôle précis, couple de sortie élevé, caractéristiques d'auto-verrouillage, conception compacte, faible bruit.



Caractéristiques:

  • Des versions bipolaires ou unipolaires sont disponibles

  • Nous sommes spécialisés dans les services sur mesure.

  • Disponible en version à un ou deux arbres

  • Plusieurs certifications internationales sont nécessaires pour les équipements de l'industrie de haute technologie et de l'industrie électronique

  • Avec 12 ans d'activité en Chine, nous avons servi plus de 800 clients

Les dimensions

Nema 17 Tr8*8 200 mm vis à plomb moteur linéaire électrique actionneur fil 12V 28N.cm 0







Spécifications du moteur



Pasteur ange.



10,8 °

Taille du cadre



42 mm

Nombre de phases



Phase 2

Courant nominal



0.4 ampères

Le couple de maintien



280 mN.m

Résistance



30 ohms

Inductivité



37 mH

Intérêt du rotor



38 g/cm2

Poids du moteur



0.2 kg

Scoupe à plomb



Le numéro de la pièce

Connexion



Bipolaire



Caractéristiques de fonctionnement





Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Le jeu radial de l'arbre:0.02 Max. (450 g de charge)

Le jeu axial de l'arbre:0.08 Max. (450 g de charge)

La force radiale maximale est de 28 N (20 mm de la bride).

La force axiale maximale: 10 N







courbes de couple





Les sous-modèles



Modèle Le couple de maintien Angle de pas Longueur du moteur Type de puits Courant nominal
42SHD4950 0.13 N.m. 10,8° 20 mm D Arbre 20 mm 1.0A
42SHD4003 0.26 N.m. 10,8° 34 mm D Arbre 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Arbre 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Arbre 24 mm 2.0A
42SHD4813 0.8 N.m. 10,8° 60 mm D Arbre 24 mm 2.1A





Longueur du corps Diamètre de la vis Le tonnerre Longueur de vis
20 mm

34 mm

40 mm

48 mm

60 mm
 		 5 2 20 à 1000 mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



Télécharger







Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins


Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Nema 17 Tr8*8 200 mm vis à plomb moteur linéaire électrique actionneur fil 12V 28N.cm 1 Nema 17 Tr8*8 200 mm vis à plomb moteur linéaire électrique actionneur fil 12V 28N.cm 2 Nema 17 Tr8*8 200 mm vis à plomb moteur linéaire électrique actionneur fil 12V 28N.cm 3 Nema 17 Tr8*8 200 mm vis à plomb moteur linéaire électrique actionneur fil 12V 28N.cm 4





Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
