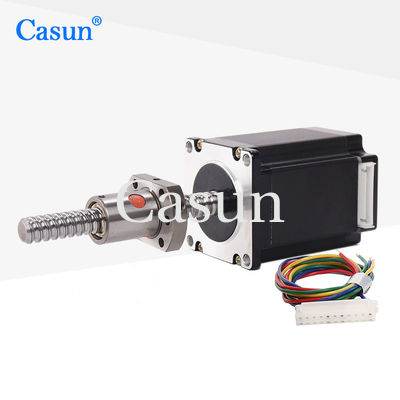

Nema11 moteur pas à pas à vis à bille 32mN.M moteur pas à pas linéaire
Un moteur pas à pas à vis à bille est un type de moteur pas à pas qui intègre un mécanisme à vis à bille pour un mouvement linéaire.Il combine le mouvement de rotation d'un moteur pas à pas avec les capacités de mouvement linéaire d'une vis à billes pour obtenir des mouvements linéaires précis et contrôlés.
NEMA 11 est une taille standard du châssis du moteur définie par la National Electrical Manufacturers Association (NEMA).La norme NEMA 11 spécifie les dimensions physiques et les arrangements de montage du moteur, permettant l'interchangeabilité entre différents fabricants.
Caractéristiques:
-
Des versions bipolaires ou unipolaires sont disponibles
-
Construction hybride à étape
-
Disponible en version à un ou deux arbres
-
Approuvé CE et RoHS
-
Personnalisation sur demande
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
28 mm
|
|
Nombre de phases
|
Phase 2
|
|
Courant nominal
|
0.5 ampères
|
|
Le couple de maintien
|
32 mN.m.
|
|
Résistance
|
Je ne sais pas.
|
|
Inductivité
|
mH
|
|
Intérêt du rotor
|
g-cm2
|
|
Poids du moteur
|
0.26kg
|
|
Scoupe à plomb
|
49 mm
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Le jeu radial de l'arbre:0.02 Max. (450 g de charge)
Le jeu axial de l'arbre:0.08 Max. (450 g de charge)
La force radiale maximale est de 28 N (20 mm de la bride).
La force axiale maximale: 10 N
courbes de couple
Les sous-modèles
| Modèle |
Le couple de maintien |
Angle de pas |
Longueur du moteur |
Type de puits |
Courant nominal |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Arbre 20 mm |
1.0A |
| 42SHD4003 |
0.26 N.m. |
10,8° |
34 mm |
D Arbre 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Arbre 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Arbre 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
10,8° |
60 mm |
D Arbre 24 mm |
2.1A |
| Longueur du corps |
Diamètre de la vis |
Le tonnerre |
Longueur de vis |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 à 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
