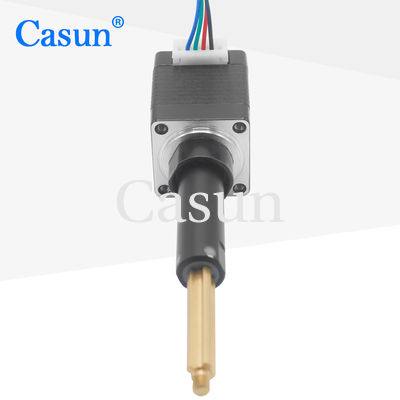

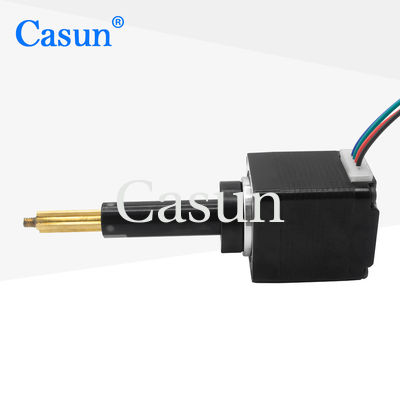

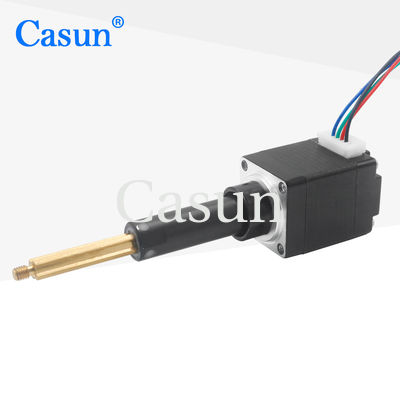

Micro moteur pas à pas actionneur linéaire à vis à plomb 0,5 kg/600 p.p.
Un moteur micro pas à pas avec une vis à plomb est souvent utilisé pour créer un actionneur linéaire.Il fournit un mouvement linéaire précis et contrôlé en convertissant le mouvement rotatif du moteur pas à pas en mouvement linéaire par le mécanisme de vis de plomb.
1.Capacité de charge: la capacité de charge de 0,5 kg désigne la masse maximale que l'actionneur linéaire peut effectivement déplacer ou retenir.Il indique la force maximale que l'actionneur peut exercer sans compromettre ses performancesAssurez-vous de prendre en considération les exigences de charge de votre application spécifique pour vous assurer que l'actionneur peut le gérer.
2Vitesse (600pps): La vitesse de 600pps indique la fréquence d'impulsion maximale à laquelle le moteur pas à pas peut tourner.La vitesse linéaire réelle de l'actionneur dépendra de l'envergure de la vis et de la configuration spécifique du système.
3.NEMA 8 moteur pas à pas: NEMA (National Electrical Manufacturers Association) est une norme qui définit les dimensions physiques et les exigences de montage des moteurs pas à pas.La désignation NEMA 8 spécifie la taille et les dimensions de montage du moteurLes moteurs NEMA 8 sont compacts et ont généralement une taille de châssis plus petite et un couple inférieur par rapport aux moteurs NEMA de plus grande taille.
Caractéristiques:
-
Des versions bipolaires ou unipolaires sont disponibles
-
Construction hybride à étape
-
Disponible en version à un ou deux arbres
-
Approuvé CE et RoHS
-
Personnalisation sur demande
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
20 mm
|
|
Nombre de phases
|
Phase 2
|
|
Courant nominal
|
0.24 ampères
|
|
Le couple de maintien
|
00, 5 kg à 600 ppm
|
|
Résistance
|
11.5 ohm
|
|
Inductivité
|
3.50 mH
|
|
Intérêt du rotor
|
6 g-cm2
|
|
Poids du moteur
|
0.2 kg
|
|
Le plomb
|
35 mm
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Le jeu radial de l'arbre:0.02 Max. (450 g de charge)
Le jeu axial de l'arbre:0.08 Max. (450 g de charge)
La force radiale maximale est de 28 N (20 mm de la bride).
La force axiale maximale: 10 N
courbes de couple
Les sous-modèles
| Modèle |
Le couple de maintien |
Angle de pas |
Longueur du moteur |
Type de puits |
Courant nominal |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Arbre 20 mm |
1.0A |
| 42SHD4003 |
0.26 N.m. |
10,8° |
34 mm |
D Arbre 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Arbre 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Arbre 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
10,8° |
60 mm |
D Arbre 24 mm |
2.1A |
| Longueur du corps |
Diamètre de la vis |
Le tonnerre |
Longueur de vis |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 à 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.
Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
