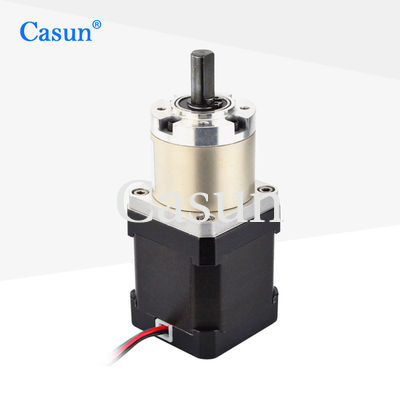

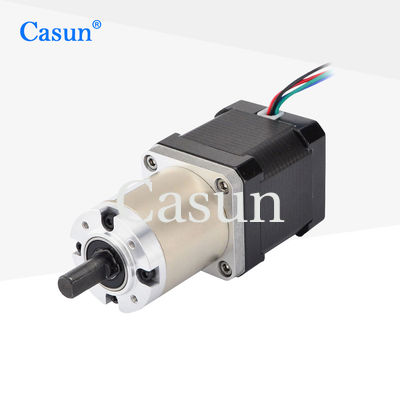

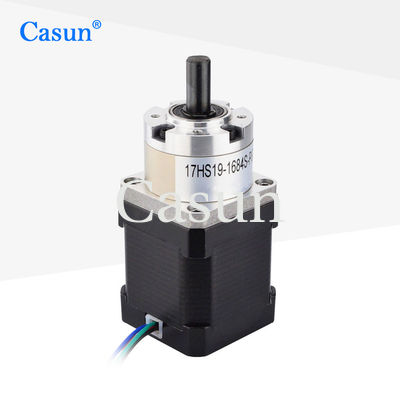

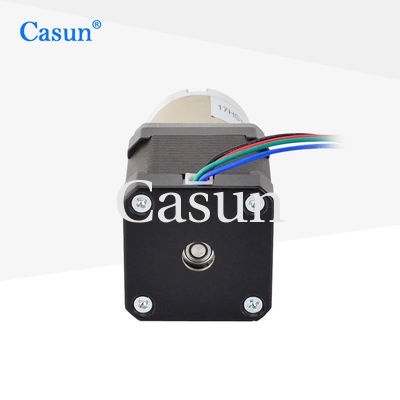

Nema 17 moteur pas à pas réducteur de vitesses, 42x42x48mm 1,8 degré 2 phase, 440 MN.M couple de maintien
Le moteur pas à pas à décélération de 42 mm combine les caractéristiques des moteurs pas à pas et des réducteurs,permettant un contrôle précis du positionnement et adapté aux applications nécessitant un positionnement de haute précision.
Le contrôle en boucle ouverte élimine le besoin de rétroaction de position, réduisant ainsi la consommation d'énergie.
Caractéristiques:
-
Des versions bipolaires ou unipolaires sont disponibles
-
Nous offrons des services sur mesure et acceptons la fabrication sous contrat. !
-
Disponible en version à un ou deux arbres
-
Spécialiste professionnel des solutions de transmission
-
Personnalisation sur demande
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
42 mm
|
|
Nombre de phases
|
Phase 2
|
|
Courant nominal
|
1.68 A
|
|
Le couple de maintien
|
440 mN.m
|
|
Résistance
|
1.65 mm
|
|
Inductivité
|
20,8 mH
|
|
Intérêt du rotor
|
38 g/cm2
|
|
Poids du moteur
|
00,56 kg
|
|
Taux de réduction des engins
|
50.9:1
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Moteur
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Boîte à engrenages
Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm à partir de la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°
courbes de couple
Les sous-modèles
| Longueur du moteur |
Longueur de la boîte de vitesses |
Le Raio |
Efficacité |
34 mm
40 mm
48 mm
60 mm |
27.2 mm |
3.71 |
90% |
| 5.18 |
| 35 mm |
13.76 |
80% |
| 19.2 |
| 26.8 |
| 42.7 mm |
51 |
70% |
| 71 |
| 99.5 |
| 139 |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.
Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
