Moteur pas à pas hybride
Created with Pixso.

42*42*34 mm moteur pas à pas Nema 17 1.2A pour équipement médical avec CE

42*42*34 mm moteur pas à pas Nema 17 1.2A pour équipement médical avec CE

Nom De Marque: Casun
Numéro De Modèle: Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil.
Quantité Maximale: 1 PC
Prix: $3.14-$5
Conditions De Paiement: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+mois
Les informations détaillées
Lieu d'origine:
Chine
Certification:
CE,ROHS,ISO
Passe-partout:
10,8°
Le couple de maintien:
210mN.m
Actuel:
1.2A
Longueur du moteur:
34mm
L'axe:
Faisceau plat de fraisage 20 mm de longueur
Voltage nominal:
3.24V
Customized:
The motor can be designed &manufactured with customized request.
Détails d'emballage:
Carton: 36 x 29 x 14 cm
Mettre en évidence:

Moteur pas à pas Nema 17 1.2A

,

Moteur pas à pas Nema 17 CE

Description de produit

42*42*34 mm moteur à étape Nema 17 pour équipement médical avec CE



Largement utilisé dans les équipements médicaux, tels que les robots médicaux, les instruments chirurgicaux, les pompes d'injection médicale, etc.

Les moteurs pas à pas NEMA 17 sont généralement disponibles dans différentes spécifications et modèles pour répondre à différents besoins d'ingénierie.



Caractéristiques:

  • Couple élevé et précision élevée

  • Fabrication sous contrat acceptée

  • Spécialisée dans les solutions de transmission

  • Après avoir opéré en Chine pendant 12 ans, nous avons servi plus de 800 clients

  • Je cherche des dealers! !





Spécifications du moteur

Pasteur ange.

10,8 °

Taille du cadre

42 mm

Nombre de phases

Phase 2

Courant nominal

1.2 A

Le couple de maintien

Pour l'aéronef

Résistance

20,7 ohm

Inductivité

2.1 mH

Intérêt du rotor

38 g/cm2

Poids du moteur

0.2 kg

Nombre de pistes

4

Connexion

Bipolaire

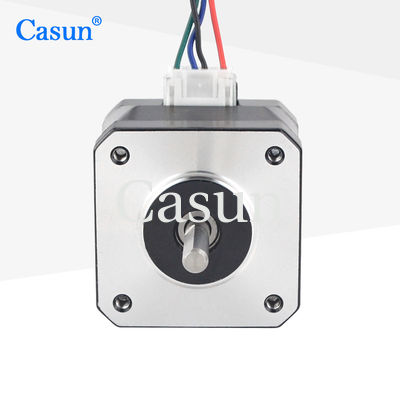

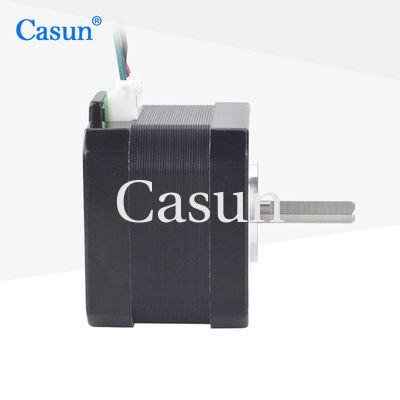

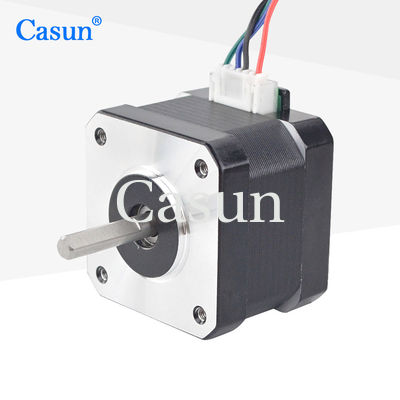

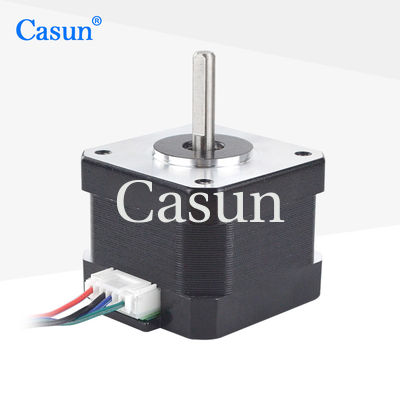

Apparence

42*42*34 mm moteur pas à pas Nema 17 1.2A pour équipement médical avec CE 0

Les dimensions

42*42*34 mm moteur pas à pas Nema 17 1.2A pour équipement médical avec CE 1


Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min







courbes de couple













Les sous-modèles

Modèle Le couple de maintien Angle de pas Longueur du moteur Type de puits Courant nominal
42SHD4950 0.13 N.m. 10,8° 20 mm D Arbre 20 mm 1.0A
42SHD4003 0.26 N.m. 10,8° 34 mm D Arbre 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Arbre 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Arbre 24 mm 2.0A
42SHD4813 0.8 N.m. 10,8° 60 mm D Arbre 24 mm 2.1A





Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins


Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.

Les options:

Encodeur

Le freinage

Boîte de vitesses

L'axe

42*42*34 mm moteur pas à pas Nema 17 1.2A pour équipement médical avec CE 2 42*42*34 mm moteur pas à pas Nema 17 1.2A pour équipement médical avec CE 3 42*42*34 mm moteur pas à pas Nema 17 1.2A pour équipement médical avec CE 4 42*42*34 mm moteur pas à pas Nema 17 1.2A pour équipement médical avec CE 5



Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
