Nema 17 moteur pas à pas 0,67 ampère moteur à courant continu pour moteur pas à pas robotisé

Nema 17 moteur pas à pas 0,67 ampère moteur à courant continu pour moteur pas à pas robotisé

Nom De Marque:	Casun
Numéro De Modèle:	42SHD4419-5G
Quantité Maximale:	5 pièces
Prix:	$16.00-$22.00
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Couple de maintien:

440mN.m

Fil de plomb:

Longueur:

48mm

Courant nominal:

1.68A

Tension nominale:

12V

Rapport de réduction de vitesse:

5.18 à 1

Arbre:

8mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

0.67 Ampère Nema 17 moteur pas à pas

Nema 17 moteur pas à pas pour robot

Description de produit

Nema 17 moteur pas à pas de 0,67 ampère moteur CC pour moteur pas à pas robotisé

Vue d'ensemble du produit

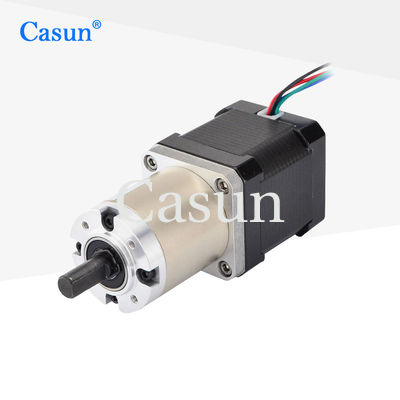

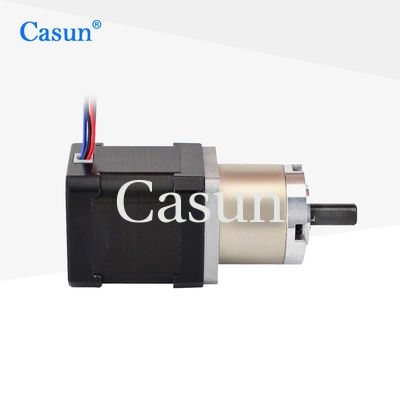

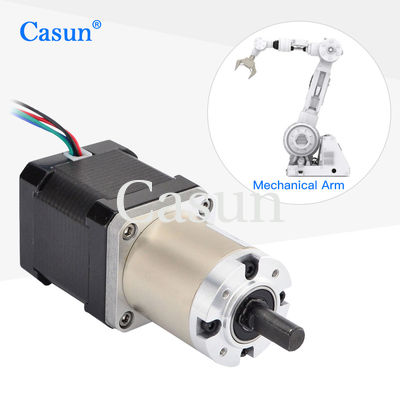

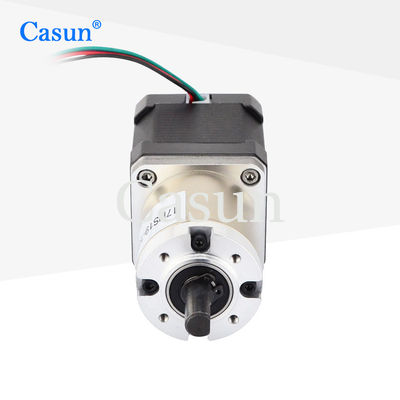

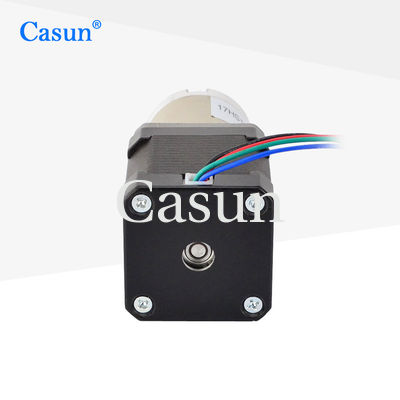

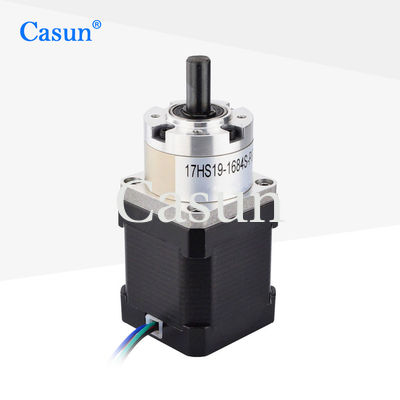

Le moteur pas à pas Nema 17 réducteur de vitesses, 42x42x48 mm 1,8 degré 2 phase, 440 mN.m couple de maintien

Le moteur pas à pas à décélération de 42 mm combine les caractéristiques des moteurs pas à pas et des réducteurs,permettant un contrôle précis du positionnement et adapté aux applications nécessitant un positionnement de haute précisionLe contrôle en boucle ouverte élimine le besoin de rétroaction de position, réduisant ainsi la consommation d'énergie.

Principales caractéristiques

Des versions bipolaires ou unipolaires sont disponibles
Disponible en version à un ou deux arbres
Spécialiste professionnel des solutions de transmission
Personnalisation sur demande
Nous offrons des services personnalisés et acceptons la fabrication sous contrat

Les dimensions

Spécifications du moteur

Angle de pas	10,8°
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.68 A
Le couple de maintien	440 mN.m
Résistance	1.65 Ω
Inductivité	20,8 mH
Intérêt du rotor	38 g/cm2
Poids du moteur	0.5 kg
Taux de réduction des engins	5.18:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas	10,8°
Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Boîte à engrenages

Matériel de logement	Métal
Ressorts à la sortie	Les roulements à billes
Charge radiale maximale (12 mm par rapport à la bride)	≤ 80N
Max. Charge axiale de l'arbre	≤ 30 N
Le jeu radial de l'arbre (près de la bride)	≤ 0,06 mm
Le jeu axial de l'arbre	≤ 0,3 mm
Réaction de contrecoup au point de non-charge	1.5°

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Ratio	Efficacité
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
26.8 mm	42.7 mm	51	70%
42.7 mm		71
		99.5
		139

Options de personnalisation

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Encodeur

Le freinage

Boîte de vitesses

L'axe

Nous offrons des services personnalisés et accueillons les concessionnaires pour la fabrication sous contrat.
