Lieu d'origine | Chine |
Nom de marque | Casun |
Certification | CE,ROHS,ISO |
Numéro de modèle | 42SHD4002-24BH |

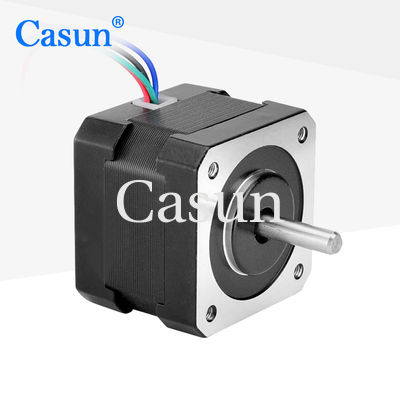

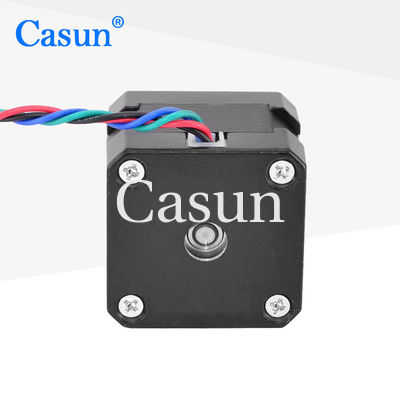

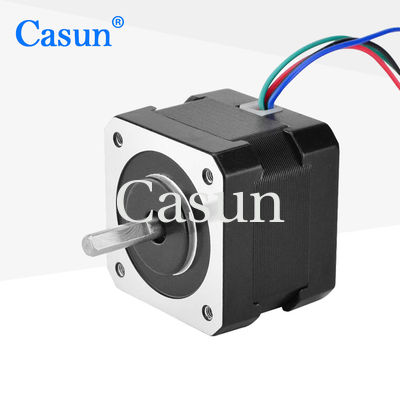

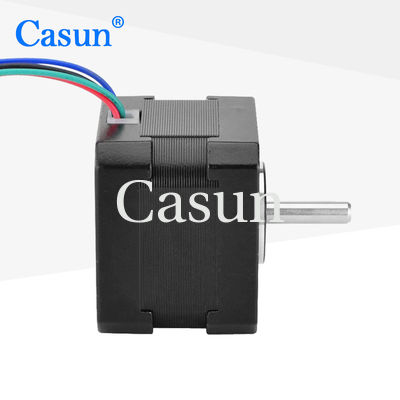

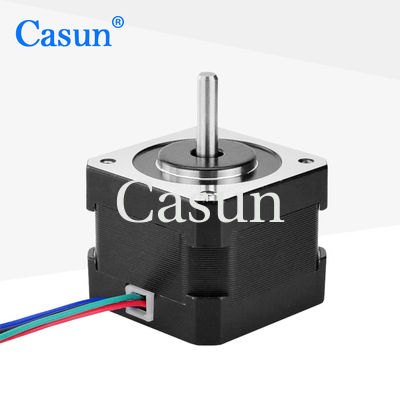

Moteur pas à pas 34 mm Corps 0,55A 0,3N.M NEMA 17 Pour machine-outil CNC
Le moteur pas à pas de 42 mm ne nécessite pas de capteurs externes pour la rétroaction de position pendant le contrôle, ce qui simplifie la conception du système et réduit les coûts.
Contrôle de position précis sans système de rétroaction.
Caractéristiques:
Pasteur ange. |
10,8 ° |
Taille du cadre |
42 mm |
Nombre de phases |
Phase 2 |
Courant nominal |
0.55 A |
Le couple de maintien |
300 mN.m |
Résistance |
22 ohms |
Inductivité |
28 mH |
Intérêt du rotor |
38 g/cm2 |
Poids du moteur |
0.2 kg |
Nombre de pistes |
4 |
Connexion |
Bipolaire |
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Modèle | Le couple de maintien | Angle de pas | Longueur du moteur | Type de puits | Courant nominal |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Arbre 20 mm | 1.0A |
42SHD4003 | 0.26 N.m. | 10,8° | 34 mm | D Arbre 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Arbre 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Arbre 24 mm | 2.0A |
42SHD4813 | 0.8 N.m. | 10,8° | 60 mm | D Arbre 24 mm | 2.1A |
