Lieu d'origine | Chine |
Nom de marque | Casun |
Certification | CE,ROHS,ISO |
Numéro de modèle | Le nombre total de personnes concernées par le programme est fixé par la Commission. |

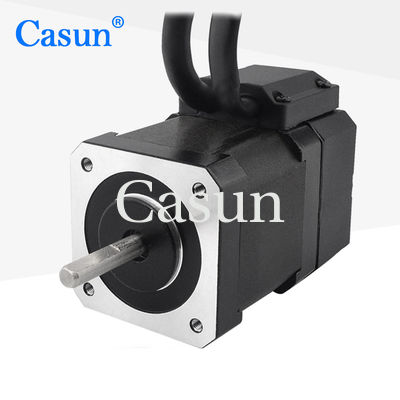

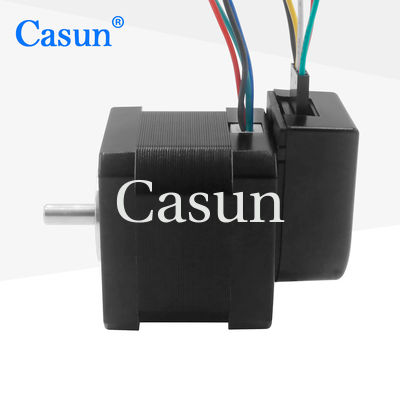

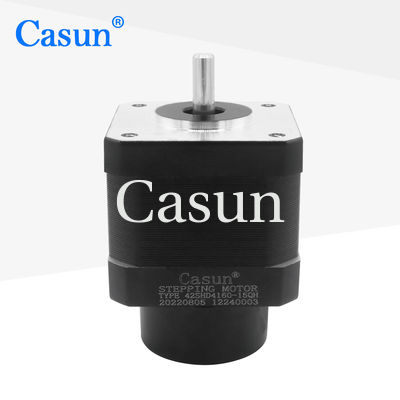

Moteur pas à pas de l'encodeur nema 17 42x40 mm 500mN.m avec moteur pas à pas 200ppr pour l'imprimante 3D
Nema17 moteur pas à pas en boucle fermée 500mN.m 1.5Amp avec encodeur
Le moteur pas à pas NEMA 17 42x40 mm avec couple de 500mN.m et 200ppr (impulsions par révolution) est un type spécifique de moteur pas à pas couramment utilisé dans diverses applications telles que la robotique, les imprimantes 3D,Machines à commande numériqueLes spécifications sont les suivantes:
NEMA 17: Il s'agit de la spécification de taille standard du moteur définie par la National Electrical Manufacturers Association (NEMA).Il indique les dimensions physiques et le modèle de montage du moteur.
42x40 mm: Les dimensions du moteur, en précisant le diamètre du corps du moteur (42 mm) et sa longueur (40 mm).
Le couple est une mesure de la force de rotation du moteur. Dans ce cas, le moteur peut générer un couple maximal de 500 millwattm (mN.m).Ce couple nominale détermine la capacité du moteur à conduire des charges et à surmonter la résistance.
200 ppr: PPR signifie impulsions par tour, ce qui indique le nombre d'impulsions électriques que le moteur reçoit pour compléter une tour complète.le moteur a besoin de 200 impulsions pour effectuer une rotation complète de 360 degrés.
Caractéristiques:
Pasteur ange.
|
10,8 ° |
Taille du cadre
|
42 mm |
Nombre de phases
|
Phase 2 |
Courant nominal
|
1.5 ampères |
Le couple de maintien
|
500 mN.m. |
Résistance
|
3.2 mm |
Inductivité
|
20,7 mH |
Intérêt du rotor
|
12 g-cm2 |
Poids du moteur
|
0.23 kg |
Pulse du codeur
|
200PPR |
Connexion
|
Bipolaire |
Moteur
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Encodeur
Voltage: 5 v
Sortie: A + A - B + B - Z + Z -
Modèle | Le couple de maintien | Angle de pas | Longueur | Type de puits | Courant nominal |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Arbre 20 mm | 1.0A |
42SHD4003 | 0.26 N.m. | 10,8° | 34 mm | D Arbre 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Arbre 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Arbre 24 mm | 2.0A |
42SHD4813 | 0.8 N.m. | 10,8° | 60 mm | D Arbre 24 mm | 2.1A |
