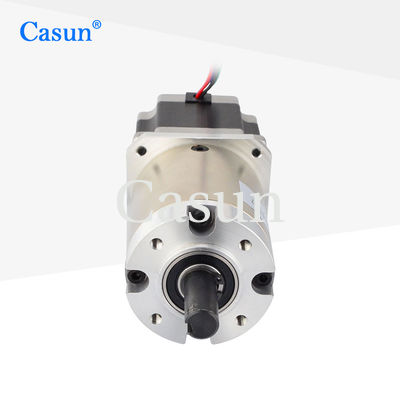

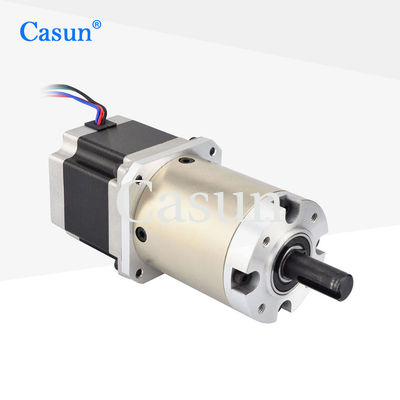

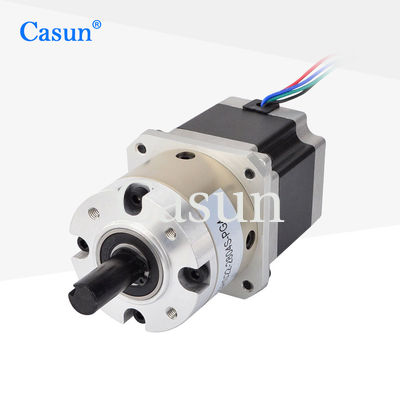

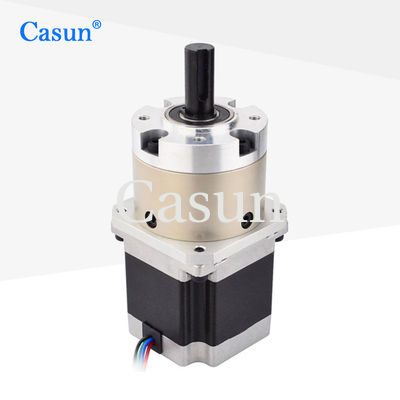

23HS22-280 NEMA 23 Moteur pas à pas à engrenages planétaires pour appareils médicaux CNC
Le moteur de réduction NEMA 23 réduit la vitesse et augmente le couple grâce à un mécanisme de réduction.qui peut produire un couple plus élevé à de faibles vitesses et est adapté aux situations où un couple élevé est requis.
Largement utilisé dans des domaines tels que les machines-outils, les lignes de production automatisées, les imprimantes 3D, etc.
Caractéristiques:
-
Des versions unipolaires ou bipolaires sont proposées.
-
Fournir des "certifications internationales multiples" pour les appareils électriques et de haute technologie.
-
Disponible en version à un ou deux arbres
-
Nous acceptons la fabrication sous contrat et fournissons des services spécialisés.
-
Personnalisation sur demande
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
de hauteur inférieure à 50 mm
|
|
Nombre de phases
|
Phase 2
|
|
Courant nominal
|
2.8 A
|
|
Le couple de maintien
|
1250 mN.m.
|
|
Résistance
|
0.9 mm
|
|
Inductivité
|
2.5 mH
|
|
Intérêt du rotor
|
260 g/cm2
|
|
Poids du moteur
|
1.1 kg
|
|
Taux de réduction des engins
|
46.66:1
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Moteur
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Boîte à engrenages
Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm depuis la bride): ≤ 250 N
Max.Tarde axiale de l'arbre: ≤ 100N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,08 m
Le jeu axial de l'arbre: ≤ 0,4 mm
Réaction de contrecoup à l'absence de charge: ≤ 2,5°
courbes de couple
Les sous-modèles
| Longueur du moteur |
Longueur de la boîte de vitesses |
Le Raio |
Efficacité |
41 mm
54 mm
76 mm
83 mm
100 mm
|
48 mm |
3.6 |
90% |
| 4.25 |
| 60 mm |
12.96 |
80% |
| 15.3 |
| 18.1 |
| 72 mm |
46.66 |
70% |
| 55.08 |
| 65.025 |
| 76.77 |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.
Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
