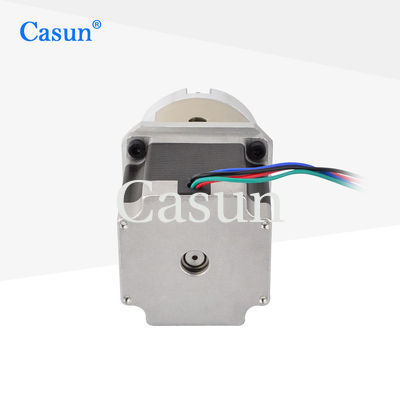

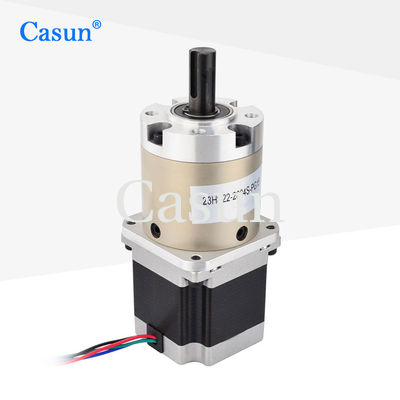

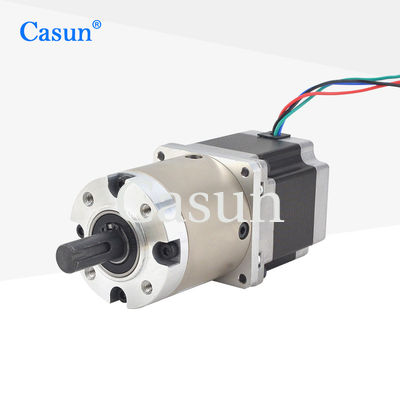

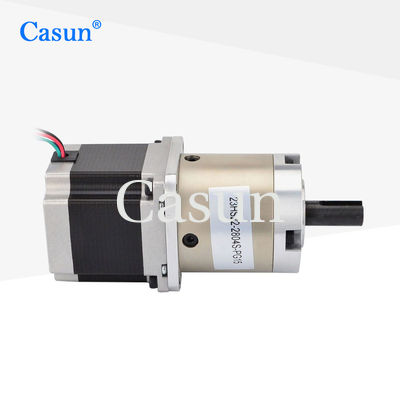

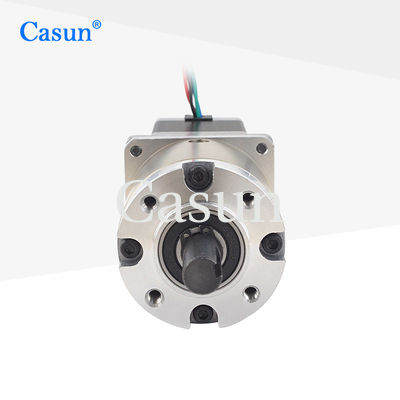

Casun NEMA 23 moteurs pas à pas à engrenages de haute qualité pour machines d'impression avec CE ISO ROHS
Moteur pas à pas à engrenages NEMA 23 1.0N 1KG Moteur pas à pas de boîte de vitesses pour équipement médical, machines d'impression
La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles.
Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.
Choisissez une version de base ou demandez votre propre configuration personnalisée.
Caractéristiques:
-
Des versions bipolaires ou unipolaires sont disponibles
-
Construction hybride à étape
-
Disponible en version à un ou deux arbres
-
Approuvé CE et RoHS
-
Personnalisation sur demande
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
57 mm
|
|
Nombre de phases
|
Phase 2
|
|
Courant nominal
|
2.8 ampères
|
|
Le couple de maintien
|
1.89 N.m.
|
|
Résistance
|
1.13 om
|
|
Inductivité
|
50,6 mH
|
|
Intérêt du rotor
|
460 g/cm2
|
|
Poids du moteur
|
10,4 kg
|
|
Taux de réduction des engins
|
15.3:1
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Moteur
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Boîte à engrenages
Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm à partir de la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°
courbes de couple
Les sous-modèles
| Longueur du moteur |
Longueur de la boîte de vitesses |
Le Raio |
Efficacité |
34 mm
40 mm
48 mm
60 mm |
27.2 mm |
3.71 |
90% |
| 5.18 |
| 35 mm |
13.76 |
80% |
| 19.2 |
| 26.8 |
| 42.7 mm |
51 |
70% |
| 71 |
| 99.5 |
| 139 |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.
Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
