Moteur pas à pas à boucle fermée Nema 24 Encoder pour machines laser

Moteur pas à pas à boucle fermée Nema 24 Encoder pour machines laser

Nom De Marque:	Casun
Numéro De Modèle:	Le nombre de points de contrôle est le nombre de points de contrôle.
Quantité Maximale:	1 pièce
Prix:	$19.9-$39.99
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

1,8°

Couple de maintien:

1N.M

Actuel:

Longueur du moteur:

100mm

Arbre:

24mm Longueur

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas en boucle fermée de 4 N.M.

Nema 24 moteur à boucle fermée

Description de produit

Moteur pas à pas à boucle fermée Nema 24 Encoder pour machines laser

Vue d'ensemble du produit

Un système de moteur pas à pas en boucle fermée utilise la rétroaction pour assurer un positionnement précis.Ce système comprend un encodeur magnétique qui fournit une rétroaction de position au contrôleur du moteur, permettant de surveiller et de régler en temps réel la position du moteur afin de minimiser les erreurs et d'améliorer la précision globale.

La spécification 1000PPR (Pulses Per Revolution) indique la résolution du codeur magnétique, générant 1000 impulsions pour chaque révolution complète de l'arbre du moteur.Cette haute résolution permet un contrôle et un positionnement précis dans les machines laser et autres applications nécessitant un mouvement précis.

Principales caractéristiques

Couple élevé et précision élevée
Appareils pour l'industrie de haute technologie et pour l'industrie électronique
Disponible en version à un ou deux arbres
Production professionnelle de recherche et de développement

Images du produit

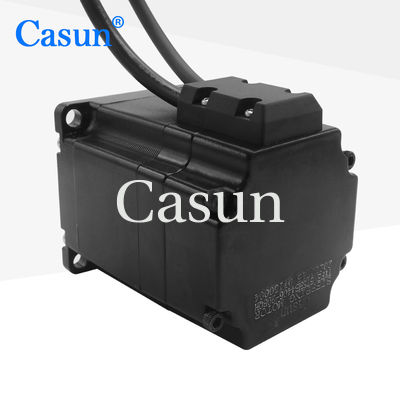

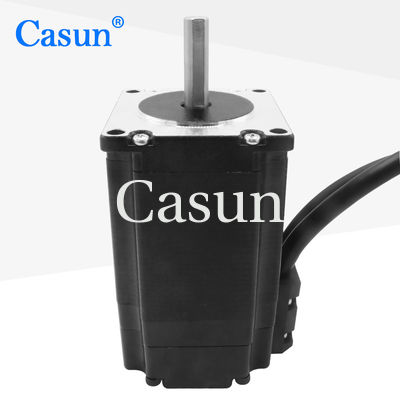

Apparence motrice

Dimensions du moteur

Spécifications du moteur

Angle de pas	10,8°
Taille du cadre	60 mm
Nombre de phases	Phase 2
Courant nominal	3A
Le couple de maintien	4 N.m.
Résistance	1.5 ohm
Inductivité	15 mH
Intérêt du rotor	260 g/cm2
Poids du moteur	10,4 kg
Nombre de pistes	4
Connexion	Bipolaire

Caractéristiques de fonctionnement

Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Les courbes de performance

courbe de couple

Caractéristiques de performance

Modèles disponibles

Modèle	Le couple de maintien	Courant nominal	Résistance par phase	Inductivité par phase	Le couple de freinage	Inerté du rotor	Fil de plomb	Longueur du moteur
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm2	4 Non, pas du tout.	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	30,3 mH	70 mN.m	450 g.cm2	4 Non, pas du tout.	56 mm
Pour les appareils à commande numérique	3200 mN.m	4.2 A	00,75 Ω	30,7 mH	120 mN.m	580 g.cm2	4 Non, pas du tout.	86 mm
Pour les appareils à commande numérique	2500 mN.m	3 A	1.55 Ω	30,7 mH	120 mN.m	580 g.cm2	4 Non, pas du tout.	-

Options de personnalisation

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.les dimensions de l'installation, des fils de plomb ayant des exigences particulières, des connecteurs, etc.

Encodeur

Le freinage

Boîte de vitesses

L'axe

Veuillez cliquer sur le bouton " Obtenez un devis " ci-dessous pour nous indiquer vos besoins.

Obtenez une citation
