Lieu d'origine | Chine |
Nom de marque | Casun |
Certification | CE,ROHS,ISO |
Numéro de modèle | 42SHD4079-24BH |

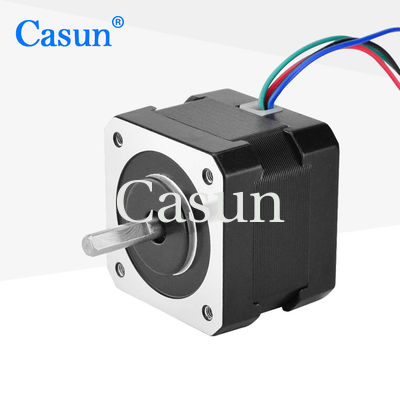

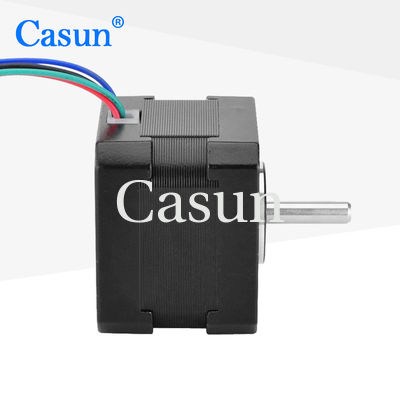

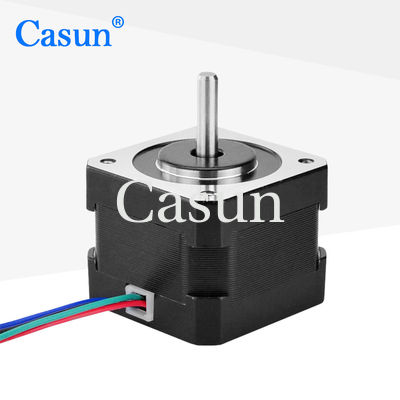

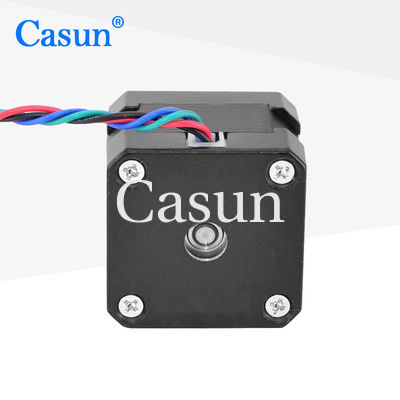

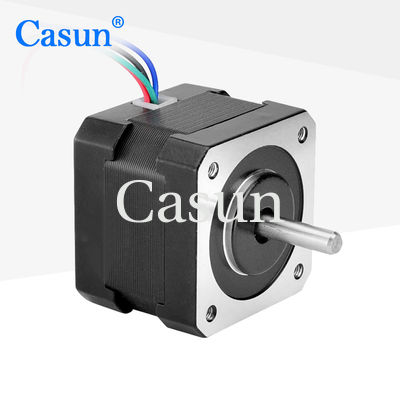

1.33A 42*42mm moteur pas à pas NEMA 23 moteur CC pour équipement médical avec ROHS
Le moteur pas à pas de 42 mm peut être utilisé dans des équipements médicaux, tels que des équipements d'imagerie médicale de précision ou des robots chirurgicaux.
Excellente performance dans les applications nécessitant un démarrage rapide et un arrêt rapide et des changements fréquents de direction du mouvement.
Caractéristiques:
Pasteur ange. |
10,8 ° |
Taille du cadre |
42 mm |
Nombre de phases |
Phase 2 |
Courant nominal |
1.33 A |
Le couple de maintien |
320 mN.m |
Résistance |
20,7 ohm |
Inductivité |
4.2 mH |
Intérêt du rotor |
38 g/cm2 |
Poids du moteur |
0.2 kg |
Nombre de pistes |
4 |
Connexion |
Bipolaire |
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Modèle | Le couple de maintien | Angle de pas | Longueur du moteur | Type de puits | Courant nominal |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Arbre 20 mm | 1.0A |
42SHD4003 | 0.26 N.m. | 10,8° | 34 mm | D Arbre 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Arbre 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Arbre 24 mm | 2.0A |
42SHD4813 | 0.8 N.m. | 10,8° | 60 mm | D Arbre 24 mm | 2.1A |
Télécharger
Encodeur |
Le freinage |
Boîte de vitesses |
L'axe |
