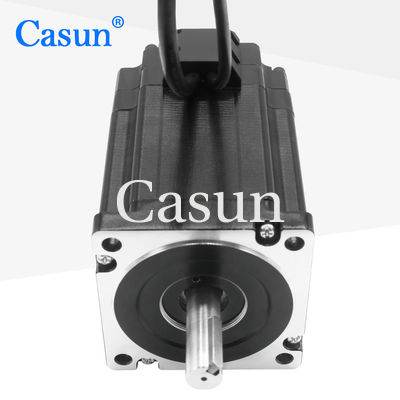

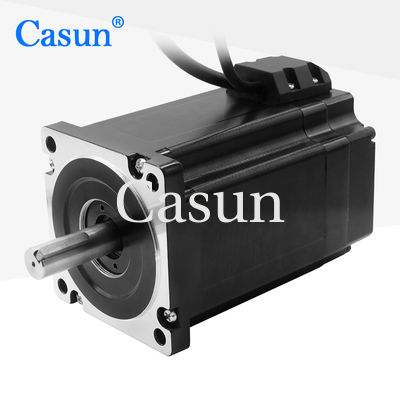

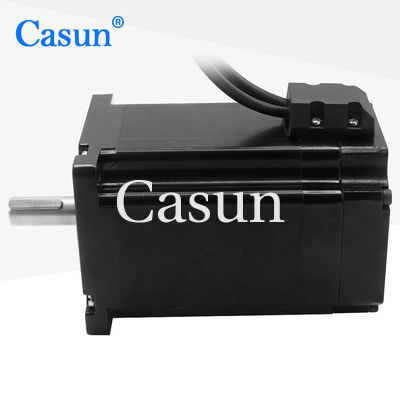

NEMA 34 Moteur pas à pas de codeur 12N.M Grand couple de maintien en boucle fermée Moteur pas à pas pour CNC

NEMA 34 Moteur pas à pas de codeur 12N.M Grand couple de maintien en boucle fermée Moteur pas à pas pour CNC

Nom De Marque:	Casun
Numéro De Modèle:	Pour les appareils à commande numérique
Quantité Maximale:	1 pièce
Prix:	$29.9-$39.99
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

1,8°

Couple de maintien:

12 N.M.

Actuel:

Longueur du moteur:

149mm

Arbre:

longueur de 34mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas de codeur NEMA 34

Moteur pas à pas à couple de maintien

Description de produit

Moteur pas à pas avec encodeur NEMA 34 12N.M grand couple de maintien, moteur pas à pas en boucle fermée pour CNC

Présentation du produit

Kits de moteur pas à pas en boucle fermée NEMA 34 12N.m 1000PPR avec encodeur magnétique pour machines à couches et applications CNC.

Un système de moteur pas à pas en boucle fermée utilise un retour d'information pour garantir un positionnement précis. Dans ce cas, le système comprend un encodeur magnétique, qui fournit un retour d'information de position au contrôleur du moteur. Ce retour d'information permet au contrôleur de surveiller et d'ajuster la position du moteur en temps réel, minimisant ainsi les erreurs potentielles et améliorant la précision globale.

La spécification 1000PPR (impulsions par révolution) indique la résolution de l'encodeur magnétique. Cela signifie que l'encodeur génère 1000 impulsions pour chaque révolution complète de l'arbre du moteur. Cette haute résolution permet un contrôle et un positionnement précis dans les machines à couches ou toute autre application nécessitant un mouvement précis.

Couple élevé et haute précision
Pour les équipements de l'industrie de haute technologie et de l'industrie électronique
Disponible en versions à arbre simple ou double
Établi en Chine depuis 12 ans et a servi plus de 800 clients
Fabrication professionnelle en recherche et développement

Apparence

Dimensions

Spécifications du moteur

Angle de pas	1.8°
Taille du cadre	60mm
Nombre de phases	2 Phases
Courant nominal	6A
Couple de maintien	12N.m
Résistance	1.5ohm
Inductance	7.2 mH
Inertie du rotor	3600g-cm²
Poids du moteur	5.15 kg
Nombre de fils	4
Connexion	Bipolaire

Spécifications de fonctionnement

Angle de pas	1.8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil émaillé	Classe B 130°C
Résistance d'isolement	100M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min

Courbes de couple

Sous-modèles

Modèle	Couple de maintien	Courant nominal	Résistance par phase	Inductance par phase	Couple de détente	Inertie du rotor	Fil de connexion	Longueur du moteur
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4 Non.	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4 Non.	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4 Non.	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4 Non.	-

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de connexion avec des exigences spéciales, les connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre
