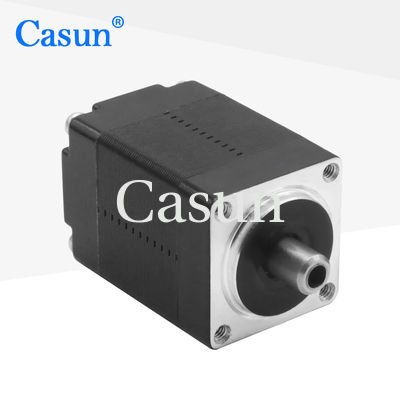

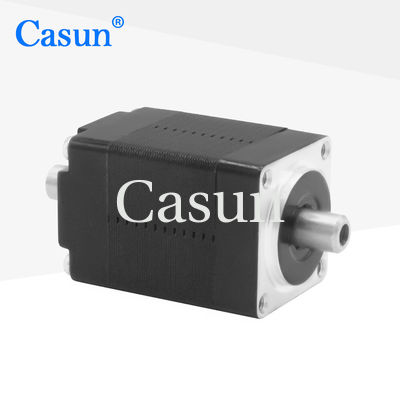

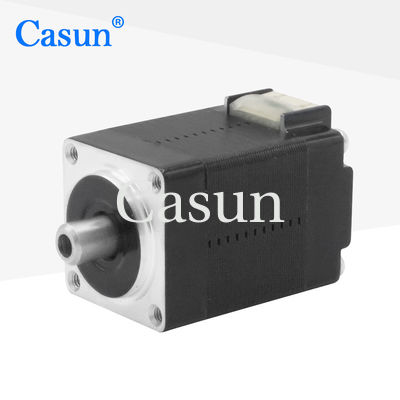

Nema 8 moteur pas à pas à double arbre creux 30 mm corps 0.6A avec CE ROHS
Avec deux arbres de sortie, il peut entraîner deux charges simultanément, ce qui permet un contrôle multi-axe précis.
Très utile dans les applications qui nécessitent le contrôle simultané de plusieurs composants en mouvement.
Caractéristiques:
-
Des versions unipolaires ou bipolaires sont proposées.
-
Nous cherchons des partenaires!
-
Disponible en variantes à un ou deux arbres
-
Nos ingénieurs répondront dans les 48 heures pour fournir la meilleure solution.
-
Chaque modèle de moteur pas à pas convient à différents scénarios
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
20 mm
|
|
Nombre de phases
|
Phase 2
|
|
Courant nominal
|
0.6 A
|
|
Le couple de maintien
|
15 mNm
|
|
Résistance
|
6.5 Om
|
|
Inductivité
|
10,7 mH
|
|
Intérêt du rotor
|
2 g-cm2
|
|
Poids du moteur
|
00,06 kg
|
|
Nombre de pistes
|
4
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
courbes de couple
Les sous-modèles
| Modèle Casun |
Modèle général |
Angle |
Longueur du moteur |
Courant nominal |
Le couple de maintien |
| B20SHD4353-10 Les données relatives à l'activité de l'État membre concerné |
8HS11-0204S, qui ne sont pas utilisés pour les véhicules à moteur |
10,8° |
28 mm |
0.2A |
0.016 N.m. |
| |
8HS12-0506S, qui ne sont pas utilisés pour les véhicules à moteur |
10,8° |
28 mm |
0.5A |
0.018N.m. |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. |
8HS13-0604S, qui ne sont pas utilisés pour les véhicules à moteur |
10,8° |
34.3 mm |
0.6A |
0.018N.m. |
| |
8HS15-0304S, qui ne sont pas utilisés pour les véhicules à moteur |
10,8° |
38 mm |
0.3A |
0.03 N.m. |
| Pour les appareils à commande numérique |
8HS15-0604S, qui ne sont pas utilisés pour les véhicules à moteur |
10,8° |
38 mm |
0.6A |
0.04 N.m. |
| Le nombre d'équipements utilisés est le suivant: |
|
10,8° |
42 mm |
0.8A |
0.03 N.m. |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.
