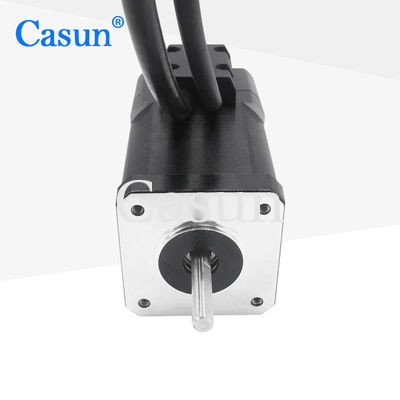

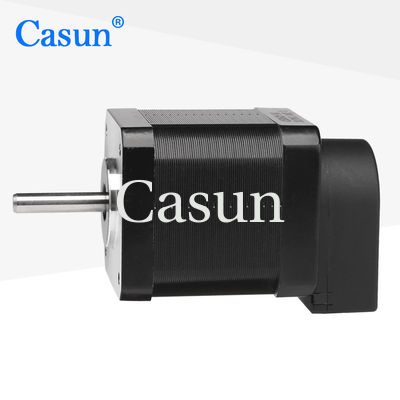

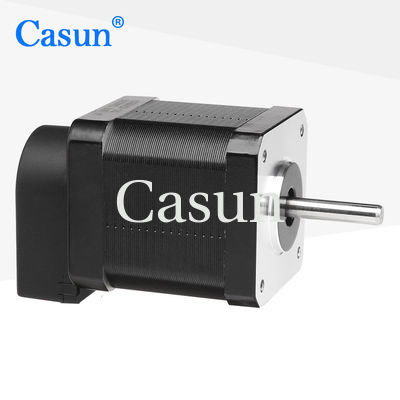

1. 8 degrés Casun moteur pas à pas à boucle fermée 440mN.M 42x48mm moteur pas à pas avec Nema 17 régulateur de moteur pas à pas
Nema17 moteur pas à pas à boucle fermée 440mN.m 1.68Amp avec encodeur
Le moteur pas à pas Casun à boucle fermée que vous avez mentionné est un modèle spécifique avec les spécifications suivantes:
Angle de pas: 1,8 degré par pas
Le couple de maintien: 440 mN.m.
Taille: 42x48 mm
Ce moteur pas à pas est conçu pour assurer un positionnement et un contrôle précis.L'angle de pas de 1,8 degré signifie que le moteur se déplacera de 1,8 degré à chaque pas.Cette résolution plus fine permet un positionnement plus précis par rapport aux moteurs avec des angles de pas plus grands.
Le couple de maintien de 340mN.m indique la capacité du moteur à maintenir sa position lorsqu'il n'est pas en mouvement.
Caractéristiques:
-
Des versions bipolaires ou unipolaires sont disponibles
-
Construction hybride à étape
-
Disponible en version à un ou deux arbres
-
Approuvé CE et RoHS
-
Personnalisation sur demande
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
42 mm
|
|
Nombre de phases
|
Phase 4
|
|
Courant nominal
|
1.68 ampères
|
|
Le couple de maintien
|
440 mN.m.
|
|
Résistance
|
3.3hm
|
|
Inductivité
|
20,8 mH
|
|
Intérêt du rotor
|
72 g/cm2
|
|
Poids du moteur
|
0.38 kg
|
|
Pulse du codeur
|
400PPR
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Moteur
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Encodeur
peut être personnalisé
Voltage: 5 v
Sortie: A + A - B + B -
courbes de couple
Les sous-modèles
| Modèle |
Le couple de maintien |
Angle de pas |
Longueur |
Type de puits |
Courant nominal |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Arbre 20 mm |
1.0A |
| 42SHD4003 |
0.26 N.m. |
10,8° |
34 mm |
D Arbre 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Arbre 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Arbre 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
10,8° |
60 mm |
D Arbre 24 mm |
2.1A |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.
Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
