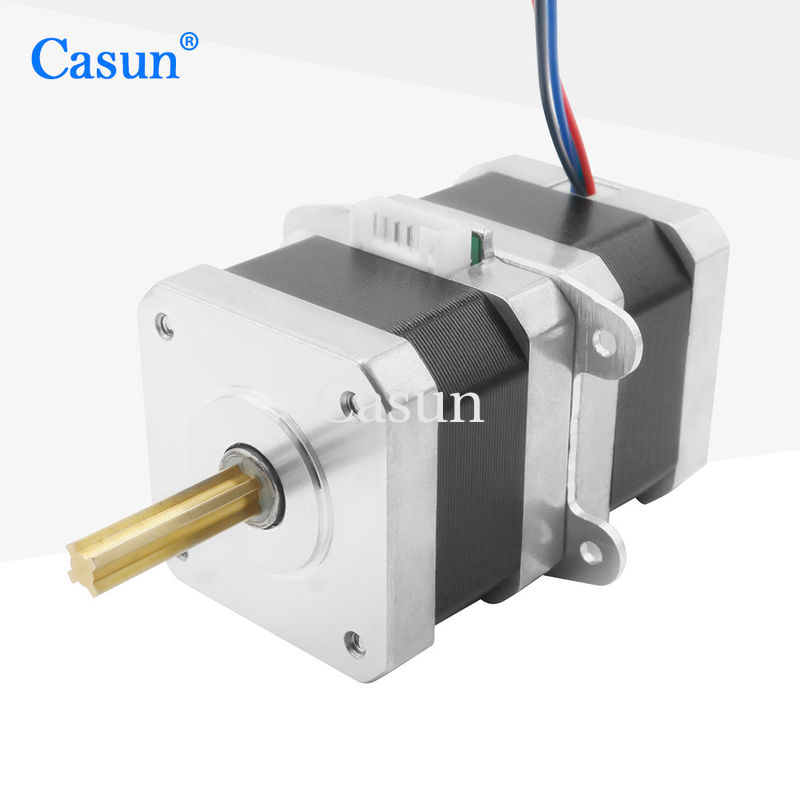

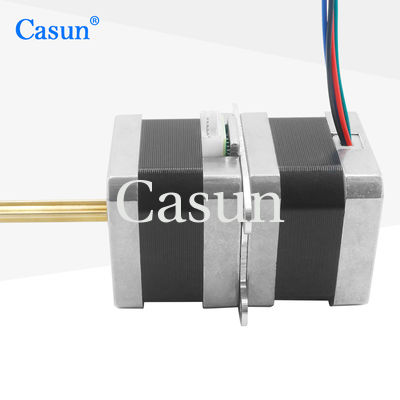

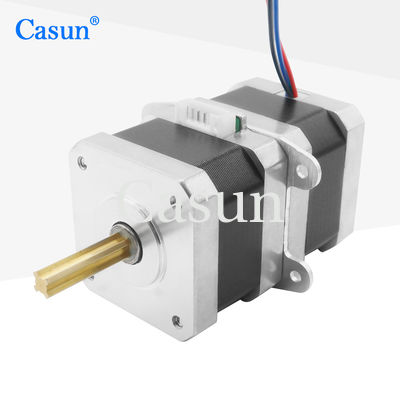

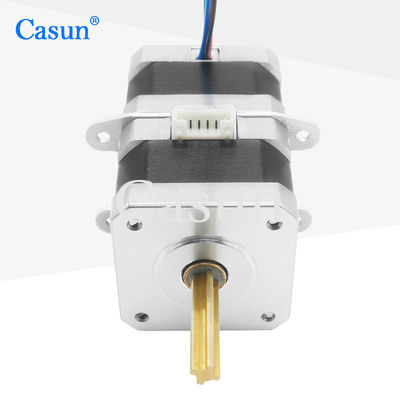

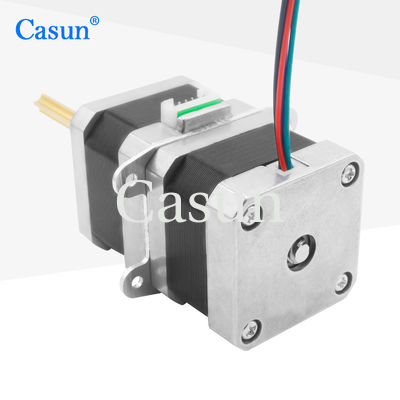

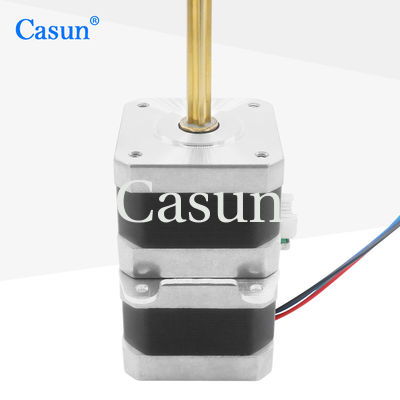

NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis
  • NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis
  • NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis
  • NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis
  • NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis
  • NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis
  • NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis

NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis

Lieu d'origine Chine
Nom de marque Casun
Certification CE,ROHS,ISO
Numéro de modèle S42-02
Détails de produit
Passe-partout:
10,8°
couple de maintien:
280mN.m
Actuel:
0.4A
Longueur du moteur:
34 mm
coup de tête:
0 à 37
Surligner:

Moteur pas à pas linéaire à double couche

,

Moteur pas à pas linéaire de la NEMA 17

,

Positionnement précis du moteur pas à pas linéaire

Conditions de paiement et d'expédition
Quantité de commande min
1 PC
Prix
$11-$15
Détails d'emballage
Carton: 36 x 29 x 14 cm
Délai de livraison
7 à 15 jours
Conditions de paiement
D/A, T/T, L/C, D/P
Capacité d'approvisionnement
40000+PCS+mois
Description de produit

NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis

Le moteur pas à pas à double couche peut réaliser une rotation et un contrôle de position précis.

Les moteurs linéaires à double couche sont largement utilisés dans le domaine du contrôle d'automatisation.



Caractéristiques:

  • Opérant en Chine depuis 12 ans, ayant servi plus de 800 clients

  • Il faut des revendeurs! !

  • Fourniture de "certifications internationales multiples" pour les équipements de haute technologie et de l'industrie électronique

  • Spécialisée dans les solutions de transmission

  • Expertise en recherche, développement et production

Spécifications du moteur

Pasteur ange.

10,8 °

Taille du cadre

42 mm

Nombre de phases

Phase 2

Courant nominal

0.4 A

Le couple de maintien

280 mN.m

Résistance

30 ohms

Inductivité

37 mH

L'inertie du rotor38

g-cm2

Poids du moteur

00,4 kg

Nombre de pistes

4

Connexion

Bipolaire

Apparence

NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis 0

Les dimensions

NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis 1


Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min







courbes de couple













Les sous-modèles

Modèle Le couple de maintien Angle de pas Longueur du moteur Type de puits Courant nominal
42SHD4950 0.13 N.m. 10,8° 20 mm D Arbre 20 mm 1.0A
42SHD4003 0.26 N.m. 10,8° 34 mm D Arbre 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Arbre 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Arbre 24 mm 2.0A
42SHD4813 0.8 N.m. 10,8° 60 mm D Arbre 24 mm 2.1A





Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins.


Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.

Les options:

Encodeur

Le freinage

Boîte de vitesses

L'axe

NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis 2 NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis 3 NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis 4 NEMA 17 Moteur pas à pas linéaire à double couche 12V avec positionnement précis 5
