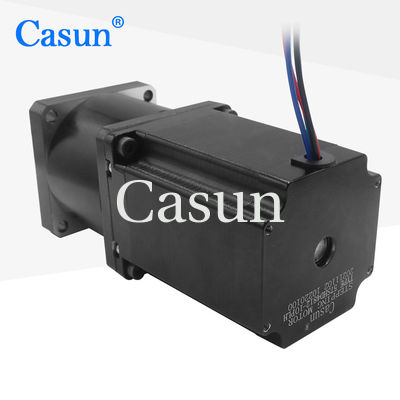

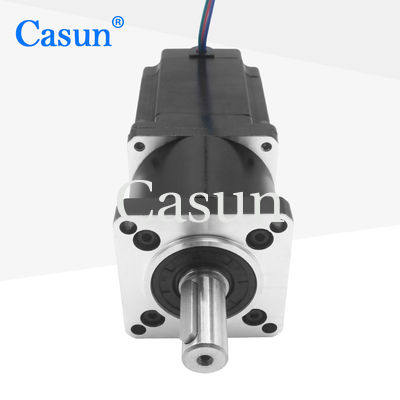

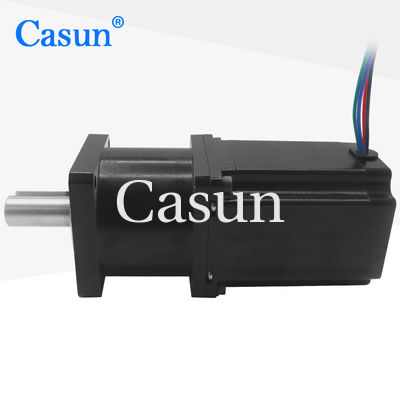

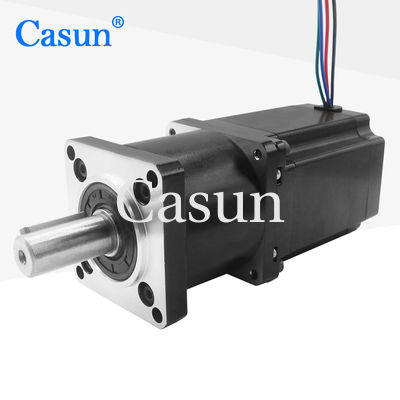

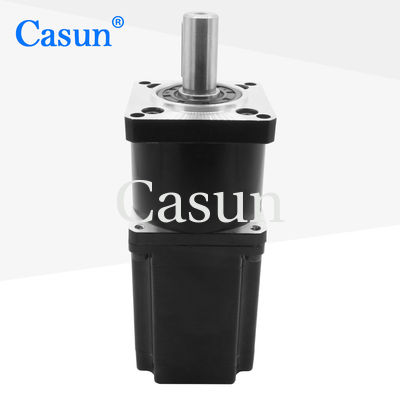

moteur pas à pas NEMA 23 à grande vitesse avec réducteur planétaire 2N.M 76mm pour appareil intelligent

moteur pas à pas NEMA 23 à grande vitesse avec réducteur planétaire 2N.M 76mm pour appareil intelligent

Nom De Marque:	Casun
Numéro De Modèle:	57SHD4812-10PLH
Quantité Maximale:	1 pièce
Prix:	$26.46-$29.46
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Mots clés:

motoréducteur pas à pas

Tension:

3.36V

Rapport de réduction:

10:1

Angle de pas (degrés):

1,8 degrés

Couple de maintien:

2.0N.m

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

moteur pas à pas à grande vitesse NEMA 23

Réducteur planétaire NEMA 23 moteur pas à pas

Description de produit

NEMA 23 moteur pas à pas avec réducteur planétaire 2N.M 76mm rapport de carrosserie 10: 1 pour appareil intelligent

En augmentant le rapport de transmission du système d'engrenages, le couple bas de vitesse du moteur est converti en couple de sortie élevé de vitesse basse.

Comparés aux autres types de réducteurs, les réducteurs planétaires ont une efficacité plus élevée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Expertise dans la recherche et le développement professionnels et la fabrication
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Nos ingénieurs répondront dans les 48 heures pour fournir la meilleure solution.

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	57 mm
Nombre de phases	Phase 2
Courant nominal	2.8 ampères
Le couple de maintien	Le nombre de points de contact
Résistance	1.2 0hm
Inductivité	30,6 mH
Intérêt du rotor	460 g/cm2
Poids du moteur	10,3 kg
Taux de réduction des engins	10:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

moteur pas à pas NEMA 23 à grande vitesse avec réducteur planétaire 2N.M 76mm pour appareil intelligent 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
