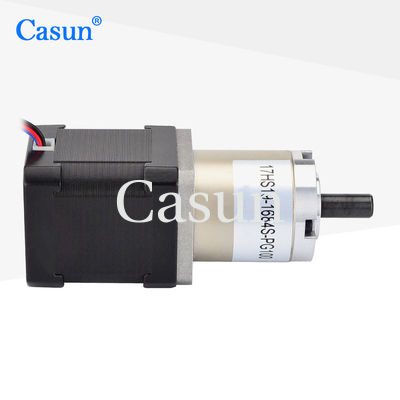

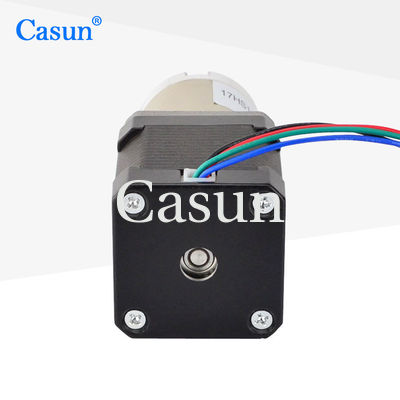

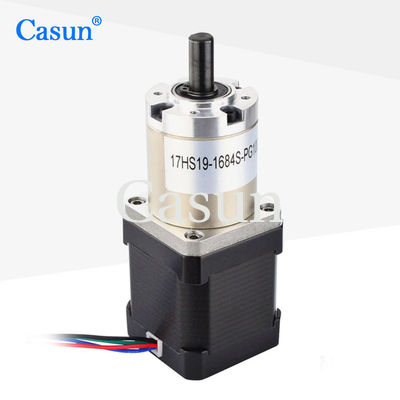

42x42x40mm NEMA 17 moteur pas à pas à engrenages de phase 2 moteurs pas à pas 12,5V RoHS

42x42x40mm NEMA 17 moteur pas à pas à engrenages de phase 2 moteurs pas à pas 12,5V RoHS

Lieu d'origine:

La Chine

Nom de marque:

Casun

Certification:

CE,ROHS,ISO

Numéro de modèle:

Pour les véhicules à moteur électrique

Contactez-nous

Demandez une citation
Détails de produit
Angle de Steper:
1.8degree
Phases:
2
Voltage nominal:
12.5V
Courant de débit:
0.5A
Le couple de maintien:
4N.m
Ratio:
100: 1
Conditions de paiement et d'expédition
Quantité de commande min
1pc
Prix
$31-$54
Détails d'emballage
Carton: 36 x 29 x 14 cm
Délai de livraison
7 à 15 jours
Conditions de paiement
D/A, T/T, L/C, D/P
Capacité d'approvisionnement
40000+PCS+mois
PRODUITS CONNEXES
Contactez-nous
86-020-36907671
Contact maintenant
Description de produit

42x42x40 mm Moteur paso a paso 12,5 V NEMA 17 Moteur pas à pas à engrenages 2 phases Imprimante de codes à barres RoHS

NEMA 17 Moteur pas à pas à engrenages 42x42x40 mm rapport 100:1 Moteur pas à pas 2 phase 12.5V rapport 100:1

42x42x40mm 1,8 degré 2 rapport de phase 10:1 42SHD4202-100GNema 17 moteur pas à pas réducteur d'engrenages

La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.



Caractéristiques:

  • Des versions bipolaires ou unipolaires sont disponibles

  • Construction hybride à étape

  • Disponible en version à un ou deux arbres

  • Approuvé CE et RoHS

  • Personnalisation sur demande

Les dimensions

42x42x40mm NEMA 17 moteur pas à pas à engrenages de phase 2 moteurs pas à pas 12,5V RoHS 0







Spécifications du moteur



Pasteur ange.



10,8 °

Taille du cadre



42 mm

Nombre de phases



Phase 2

Courant nominal



0.5 A

Le couple de maintien



4 N.m

Résistance



25 mm

Inductivité



50 mH

Intérêt du rotor



57 g/cm2

Poids du moteur



00,65 kg

Taux de réduction des engins





100:1

Connexion



Bipolaire



Caractéristiques de fonctionnement



Moteur



Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min



Boîte à engrenages



Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm à partir de la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°











courbes de couple







Les sous-modèles

Longueur du moteur Longueur de la boîte de vitesses Le Raio Efficacité
34 mm

40 mm

48 mm

60 mm
27.2 mm 3.71 90%
5.18
35 mm 13.76 80%
19.2
26.8
42.7 mm 51 70%
71
99.5
139


Télécharger





Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins


Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.

Questions fréquentes

1Qui sommes-nous?

Nous sommes basés à Guangdong, en Chine, à partir de 2011, nous vendons sur le marché intérieur ((63.00%), l'Europe occidentale ((12.00%), l'Amérique du Nord ((9.00%), l'Asie de l'Est ((8.00%), l'Europe du Nord ((2.00%), l'Europe de l'Est ((00.00%),Asie du Sud-Est.00%), Océanie ((00.00%), Moyen-Orient ((00.00%), Europe du Sud ((00.00%), Asie du Sud ((00.00%). Il y a au total environ 51-100 personnes dans notre bureau.



2. comment pouvons-nous garantir la qualité?

Un échantillon de pré-production doit toujours être prélevé avant la production en série;

Inspection finale avant expédition;



3- Qu'est-ce que vous pouvez nous acheter?

Moteur pas à pas, moteur BLDC



4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?

Nous sommes spécialisés dans la production et la vente de moteurs pas à pas depuis plus de 11 ans.



5. quels services pouvons-nous fournir?

Conditions de livraison acceptées: FOB, CFR, CIF, EXW, livraison express;

Monnaie de paiement acceptée:USD,CNY;

Type de paiement accepté: T/T,L/C,D/P D/A,,PayPal;

Langue parlée: anglais,chinois,japonais





Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

42x42x40mm NEMA 17 moteur pas à pas à engrenages de phase 2 moteurs pas à pas 12,5V RoHS 1 42x42x40mm NEMA 17 moteur pas à pas à engrenages de phase 2 moteurs pas à pas 12,5V RoHS 2 42x42x40mm NEMA 17 moteur pas à pas à engrenages de phase 2 moteurs pas à pas 12,5V RoHS 3 42x42x40mm NEMA 17 moteur pas à pas à engrenages de phase 2 moteurs pas à pas 12,5V RoHS 4
