Lieu d'origine | La Chine |
Nom de marque | Casun |
Certification | CE,ROHS,ISO |
Numéro de modèle | Le nombre de points de contrôle doit être supérieur ou égal à: |

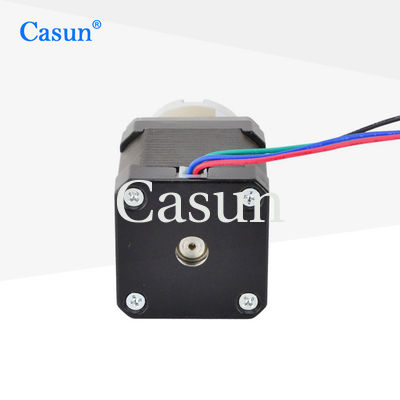

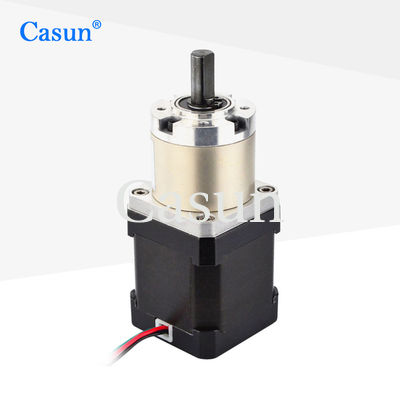

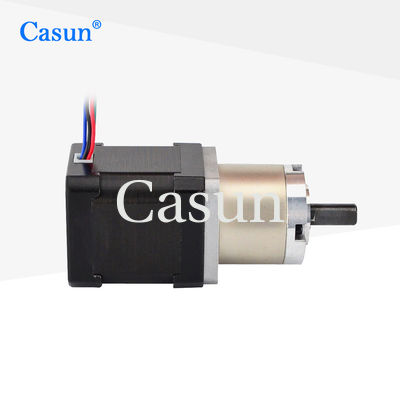

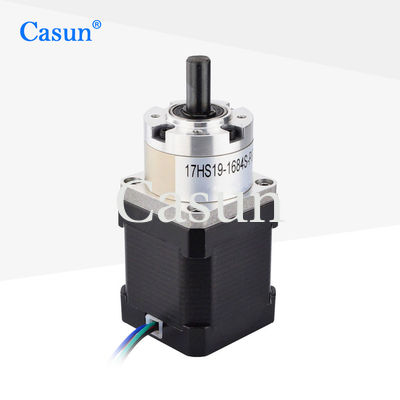

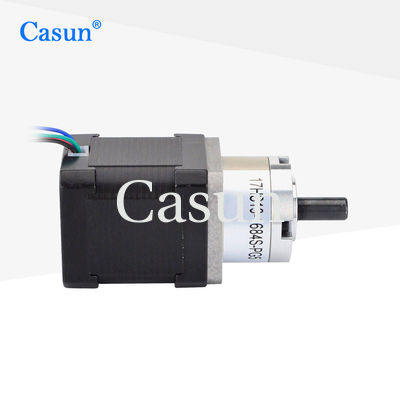

Réducteur d'engrenages 1,5 A Nema 17 moteur pas à pas 1,8 Deg 500mN.M couple de maintien 42*40mm
Le moteur pas à pas Nema 17 réducteur d'engrenages, 42x42x40 mm, 1,8 degré 2 phase, couple de maintien de 500mN.m.
Le moteur pas à pas à décélération de 42 mm combine les caractéristiques des moteurs pas à pas et des réducteurs,permettant un contrôle précis du positionnement et étant adapté à des applications nécessitant un positionnement de haute précision.
La commande en boucle ouverte élimine le besoin de rétroaction de position, réduisant ainsi la consommation d'énergie.
Caractéristiques:
Pasteur ange.
|
10,8 ° |
Taille du cadre
|
42 mm |
Nombre de phases
|
Phase 2 |
Courant nominal
|
1.5 A |
Le couple de maintien
|
500 mN.m |
Résistance
|
2.5 ohm |
Inductivité
|
5 mH |
Intérêt du rotor
|
57 g/cm2 |
Poids du moteur
|
00,65 kg |
Taux de réduction des engins
|
19:1 |
Connexion
|
Bipolaire |
Moteur
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Boîte à engrenages
Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm à partir de la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°
Longueur du moteur | Longueur de la boîte de vitesses | Le Raio | Efficacité | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
