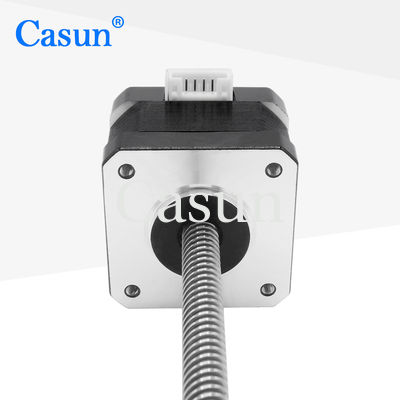

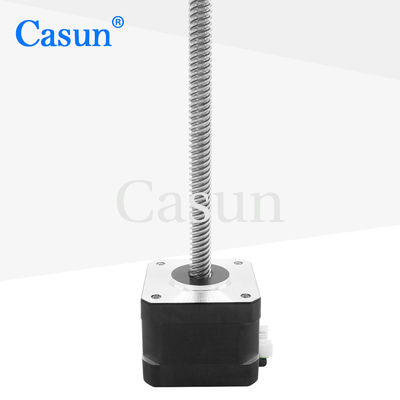

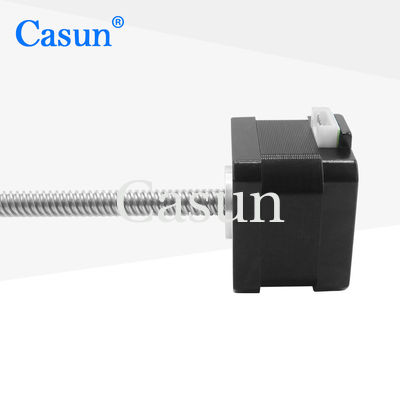

Moteur linéaire à vis à entraînement externe NEMA 17 avec CE ROHS pour l'automatisation de laboratoire

Moteur linéaire à vis à entraînement externe NEMA 17 avec CE ROHS pour l'automatisation de laboratoire

Nom De Marque:	Casun
Numéro De Modèle:	42SHD0003-200NKH
Quantité Maximale:	1pc
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Angle de Steper:

1.8 degrés

Actuel:

0.4Amp

couple de maintien:

280mN.m

Longueur de vis:

200 mm

Customized:

The motor can be designed &manufactured with customized request.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

Moteur linéaire à vis NEMA 17

Moteur linéaire à vis d'automatisation de laboratoire

Moteur linéaire à vis CE ROHS

Description de produit

La précision du contrôle du mouvement est améliorée en permettant au moteur de contrôler la course avec des pas plus précis.

Automatisation de laboratoire, traitement des semi-conducteurs, équipement de transport.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Nous sommes spécialisés dans les services sur mesure.
Disponible en version à un ou deux arbres
Garantie de dix ans et achat en toute confiance
Nos ingénieurs seront en contact dans les 48 heures pour vous fournir la meilleure solution.

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	0.4 ampères
Le couple de maintien	280 mN.m
Résistance	30 ohms
Inductivité	37 mH
Intérêt du rotor	38 g/cm2
Poids du moteur	0.2 kg
Scoupe à plomb	Le numéro de la pièce
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Le jeu radial de l'arbre:0.02 Max. (450 g de charge)

Le jeu axial de l'arbre:0.08 Max. (450 g de charge)

La force radiale maximale est de 28 N (20 mm de la bride).

La force axiale maximale: 10 N

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Longueur du corps	Diamètre de la vis	Le tonnerre	Longueur de vis
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 à 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins.

Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Moteur linéaire à vis à entraînement externe NEMA 17 avec CE ROHS pour l'automatisation de laboratoire 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
