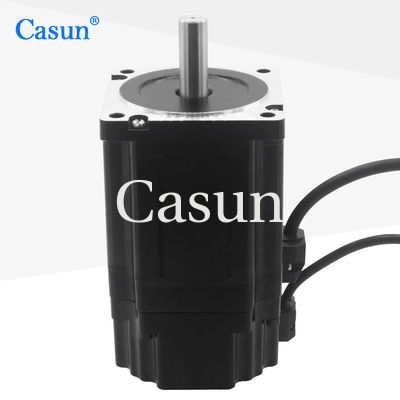

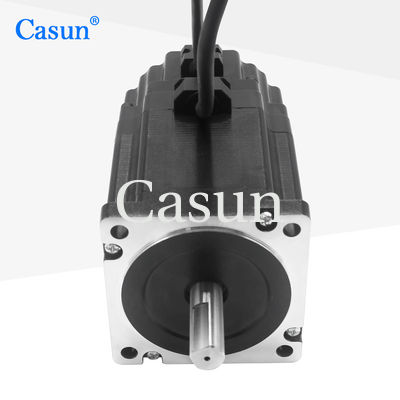

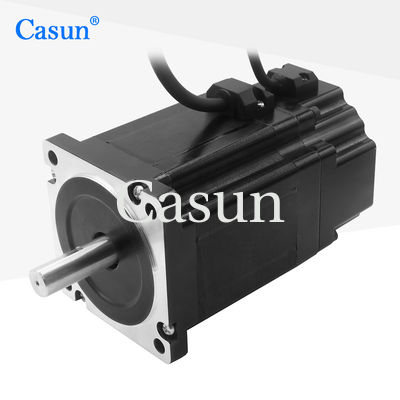

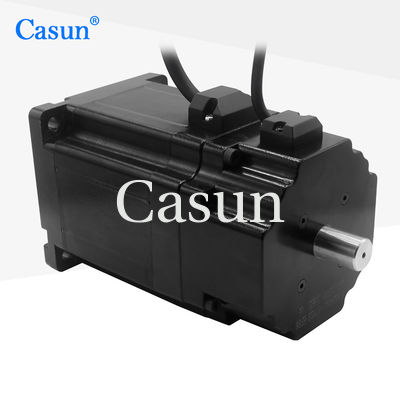

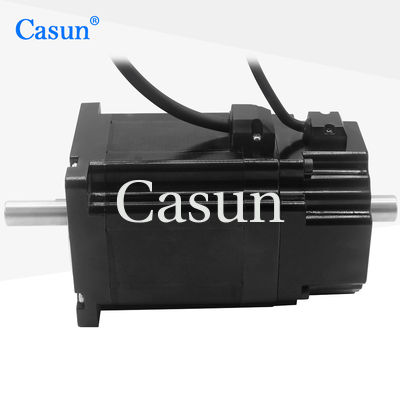

868698mm NEMA 34 Moteur hybride pas à pas avec frein pour les applications industrielles

868698mm NEMA 34 Moteur hybride pas à pas avec frein pour les applications industrielles

Nom De Marque:	Casun
Numéro De Modèle:	Le nombre de points de contrôle doit être le même que le nombre total de points de contrôle.
Quantité Maximale:	1 pièce
Prix:	$9.49-$14
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Angle de pas:

1,8°

Numéro de phase:

Courant nominal:

3,0A

Corps:

98 mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas hybride NEMA 34

Moteur à pas hybride de 868698 mm

Moteur pas à pas hybride industriel

Description de produit

Moteur pas à pas hybride NEMA 34 86×86×98mm avec frein pour applications industrielles

Le système de freinage peut maintenir la position du moteur sans alimentation externe. Le mouvement est réalisé par un contrôle d'angle précis, et chaque pas de mouvement est défini avec précision.

Caractéristiques principales

Versions bipolaires ou unipolaires disponibles
Notre équipe d'ingénieurs vous contactera dans les 48 heures pour vous proposer la solution optimale
Chaque modèle de moteur pas à pas convient à divers scénarios
Offres de services personnalisés
Spécialisé en R&D et fabrication

Dimensions

Spécifications du moteur

Paramètre	Valeur
Angle de pas	1.8°
Taille du cadre	86 mm
Nombre de phases	2 phases
Courant nominal	3.0A
Couple de maintien	5.6N.m
Résistance	1.5Ω
Inductance	15mH
Inertie du rotor	1700 g·cm²
Poids du moteur	2.9 kg
Nombre de fils	4
Connexion	Bipolaire

Spécifications de fonctionnement

Paramètre	Valeur
Angle de pas	1.8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil de bobinage	Classe B 130°C
Résistance d'isolement	100MΩ à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min

Modèles disponibles

Modèle	Couple de maintien	Angle de pas	Longueur	Type d'arbre	Courant nominal
86SHD4003-32	4.0N.m	1.8°	69mm	Arbre cannelé-32mm	4.0A
86SHD4101-32	4.5N.m	1.8°	76mm	Arbre cannelé-32mm	4.0A
86SHD4201-37	5.6N.m	1.8°	98mm	Arbre cannelé-37mm	4.0A
86SHD4314-37	6.8N.m	1.8°	112mm	Arbre cannelé-37mm	5.0A
86SHD4404-37	8.0N.m	1.8°	127mm	Arbre cannelé-37mm	5.0A
86SHD4505-37	12.0N.m	1.8°	150mm	Arbre cannelé-37mm	5.5A

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, sans s'y limiter, les arbres spéciaux, les paramètres de bobinage, les dimensions d'installation, les fils de connexion avec des exigences spéciales, les connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos besoins.
